| Руководство по техническому обслуживанию и ремонту ВАЗ 2110 |
Снятие панели приборов и воздуховодов отопителя
- Отсоединяем минусовую клемму от аккумулятора.
- Снимаем облицовочный кожух вала рулевого управления, рулевое колесо и выключатель зажигания.
Для наглядности на фотографиях сняты рулевая колонка и передние сиденья.
|

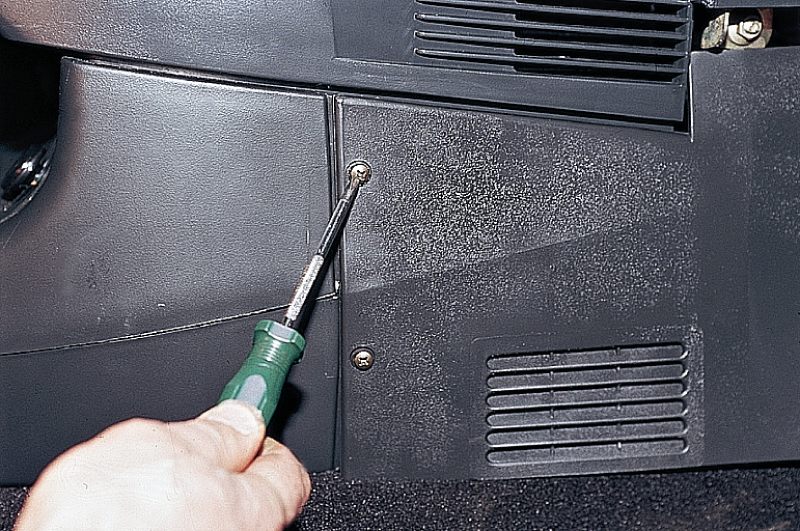

- Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола.
|
|

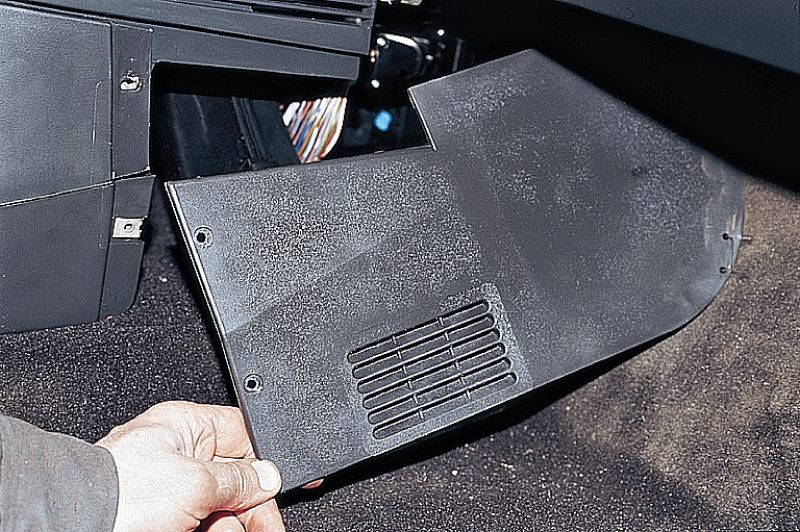

- Снимаем щиток.
|
- Аналогично снимаем левый щиток.
|

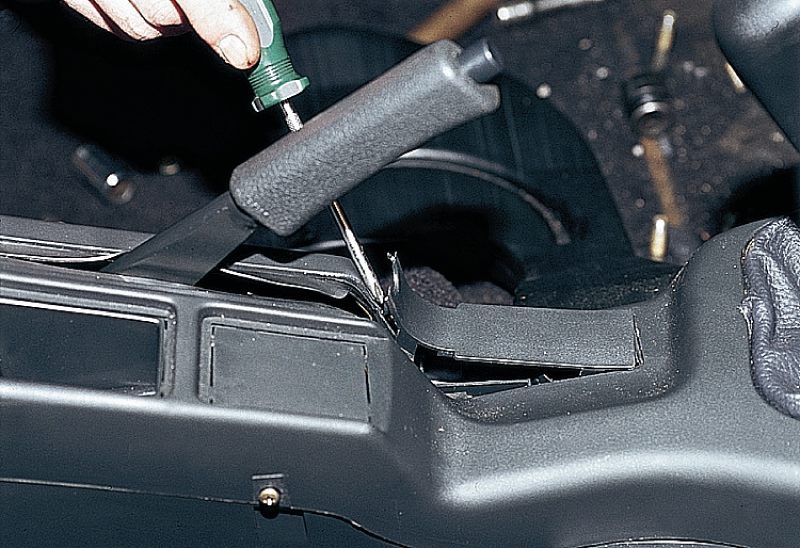

- Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола.
|
|

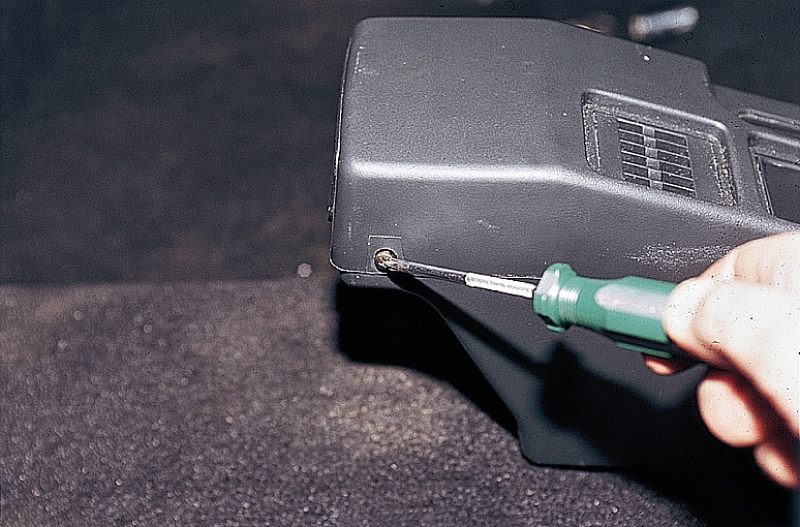

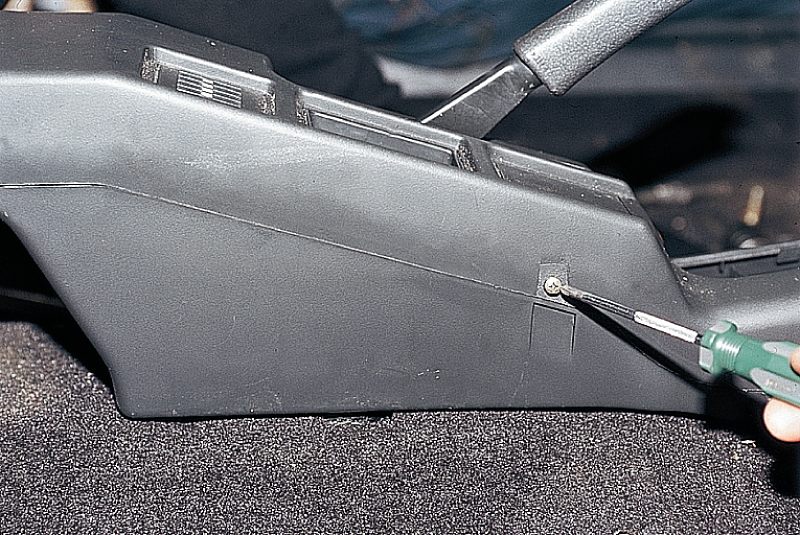

- Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля...
|
|
...и два в задней части.
|
|

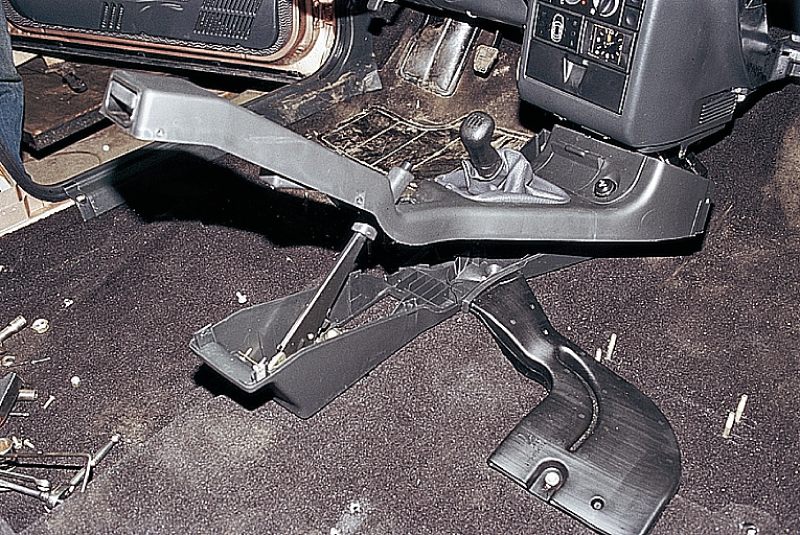

- Приподнимаем крышку облицовки тоннеля пола.
|
- Если автомобиль укомплектован электростеклоподъемниками, то отключаем разъемы от клавиш управления.
|
- Отсоединяем разъемы проводов прикуривателя.
|
|

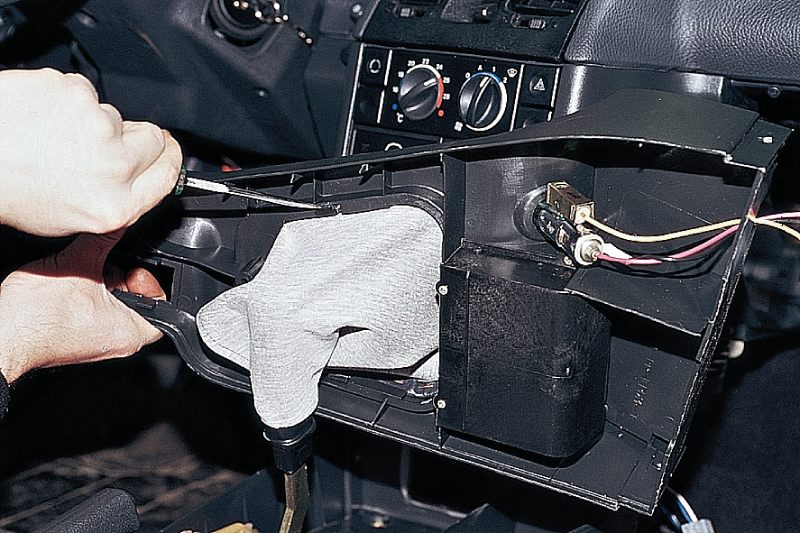

- Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.
|
- Снимаем крышку облицовки тоннеля пола.
|

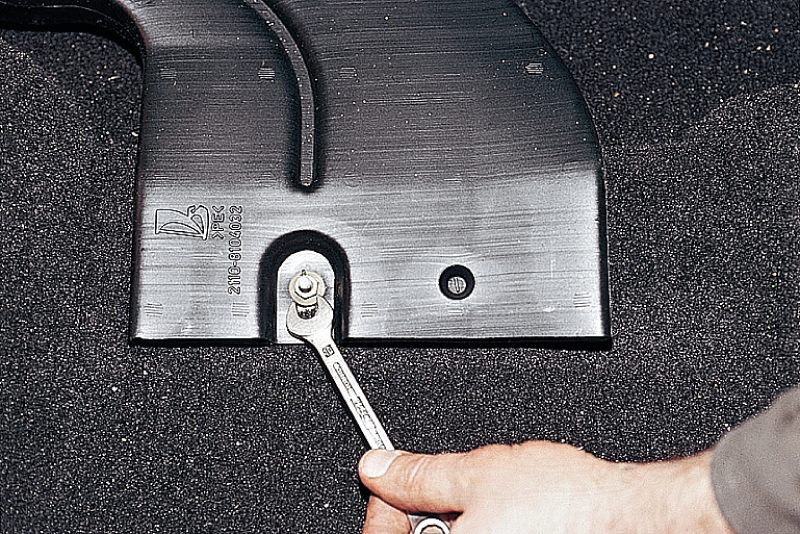

- Ключом "на 10" отворачиваем гайку крепления воздуховода обогрева салона...
|
|

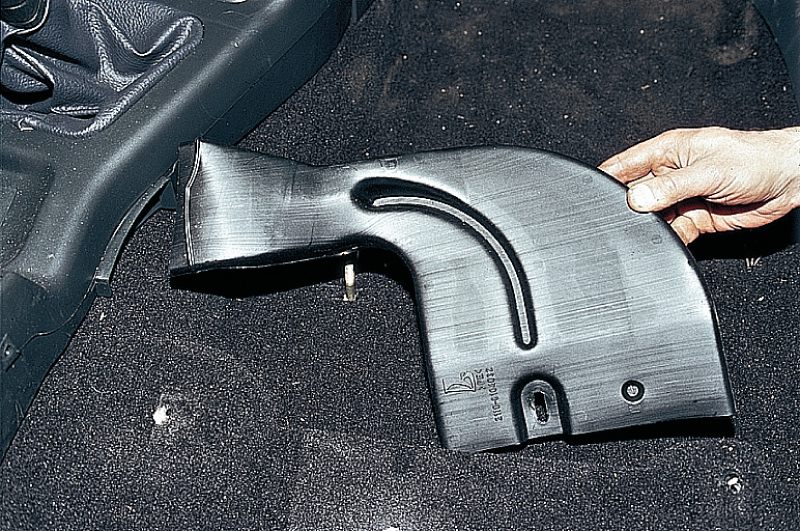

...и снимаем воздуховод.
|
|

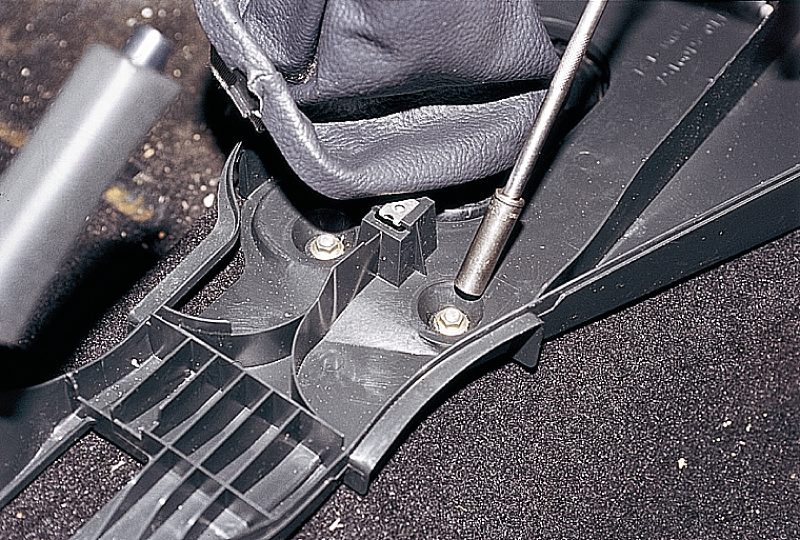

- Головкой "на 10" отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола...
|
|

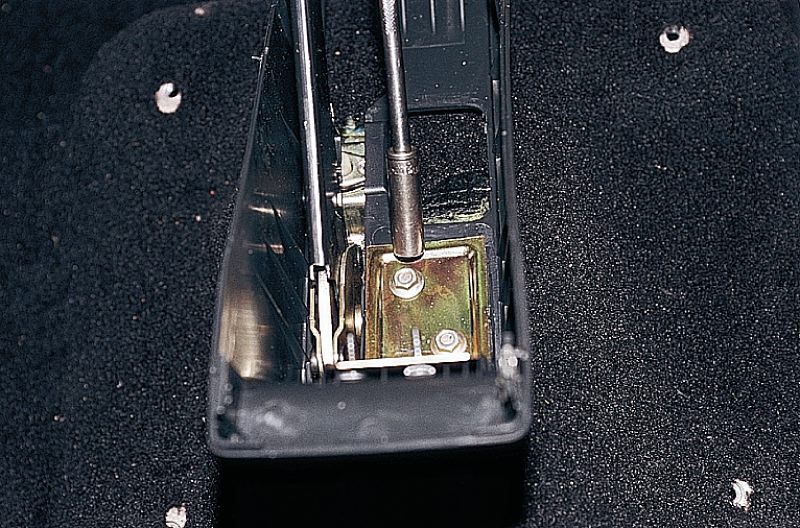

...и две гайки заднего крепления.
|
|

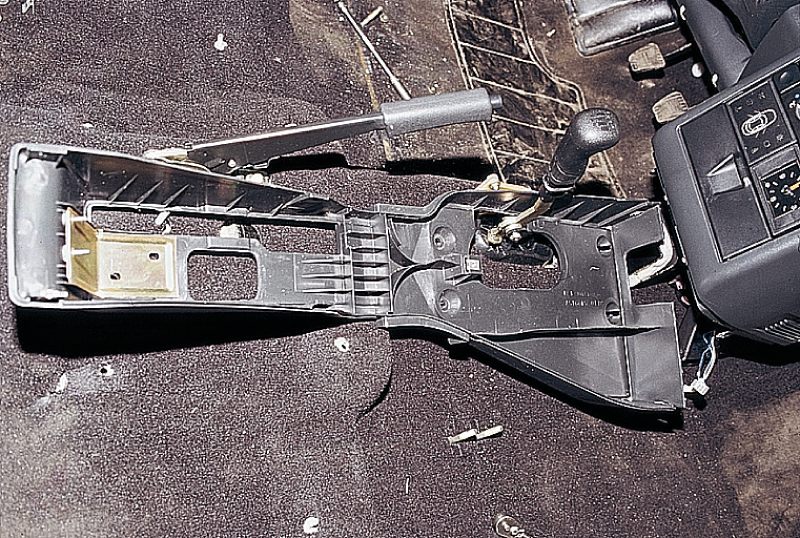

- Снимаем корпус облицовки тоннеля пола.
|
|

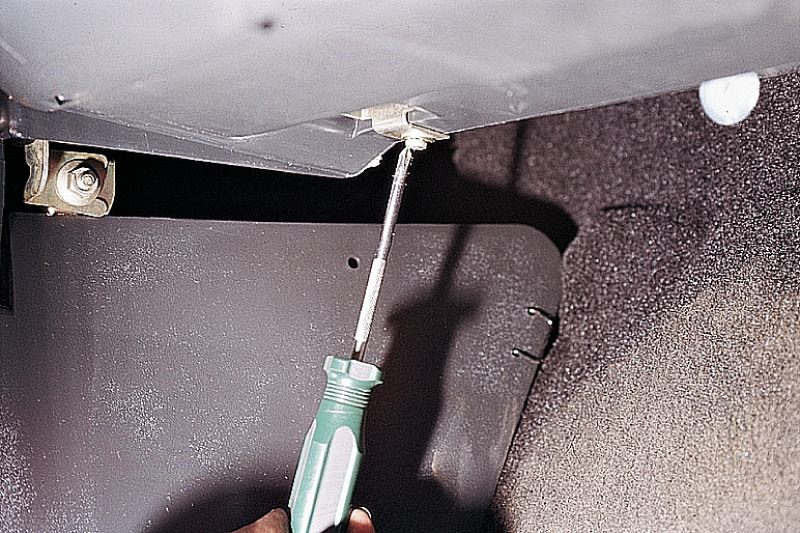

- Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика.
|
|

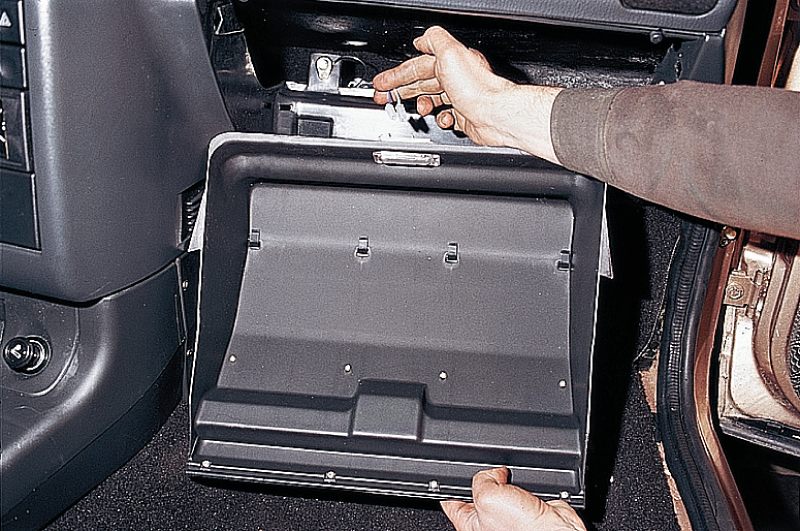

- Придерживая вещевой ящик, …
|
|

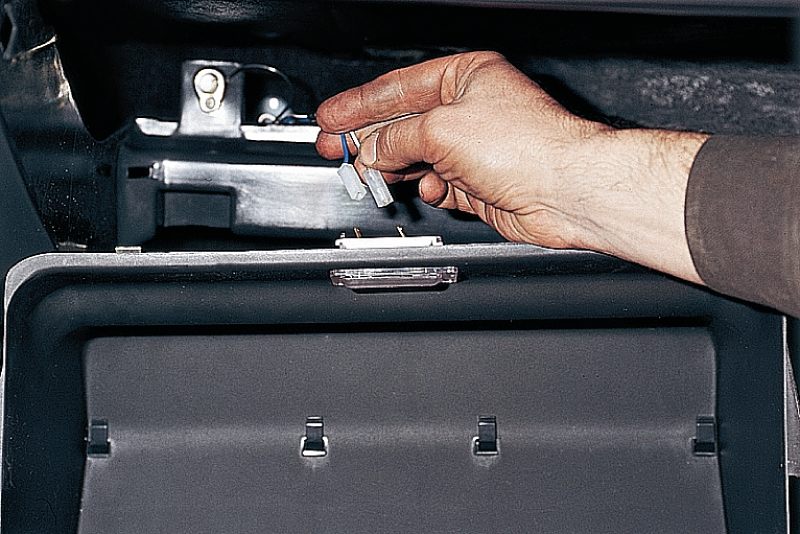

...отсоединяем провода от плафона освещения и снимаем ящик.
|

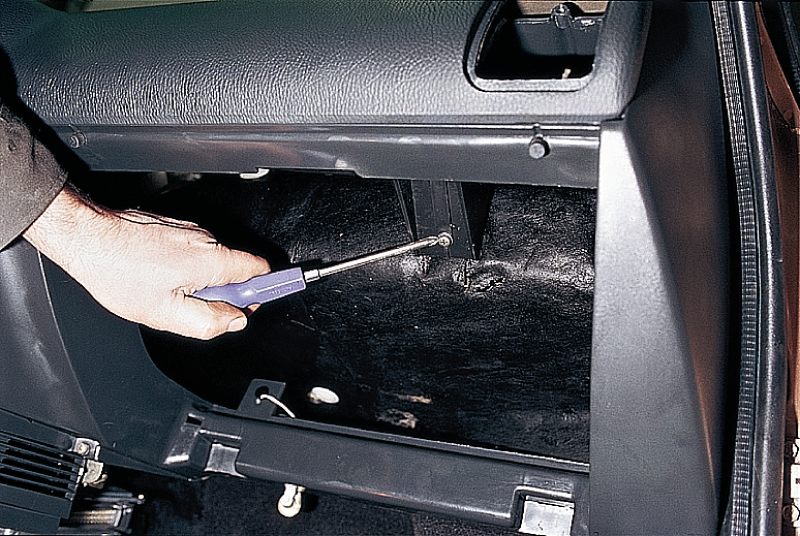

- Крестообразной отверткой отворачиваем два самореза крепления панели
приборов, расположенных: слева - под крышкой монтажного блока...
|
...и справа - под вещевым ящиком.
|
|

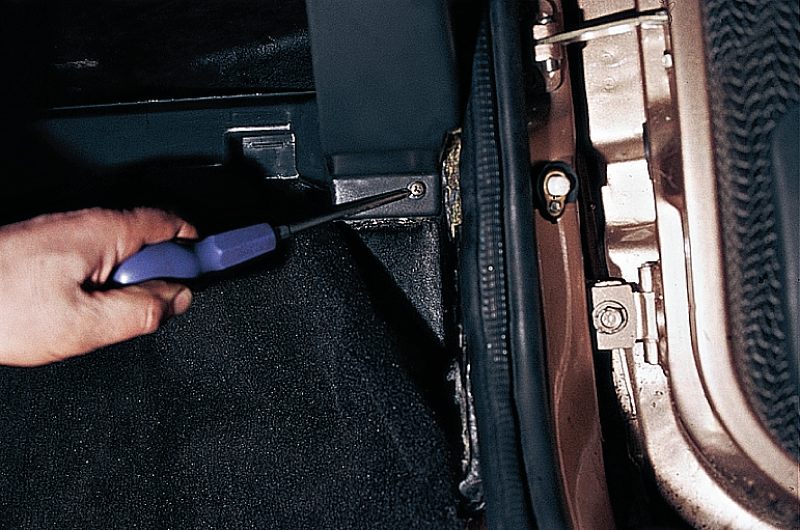

- Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов.
|
|

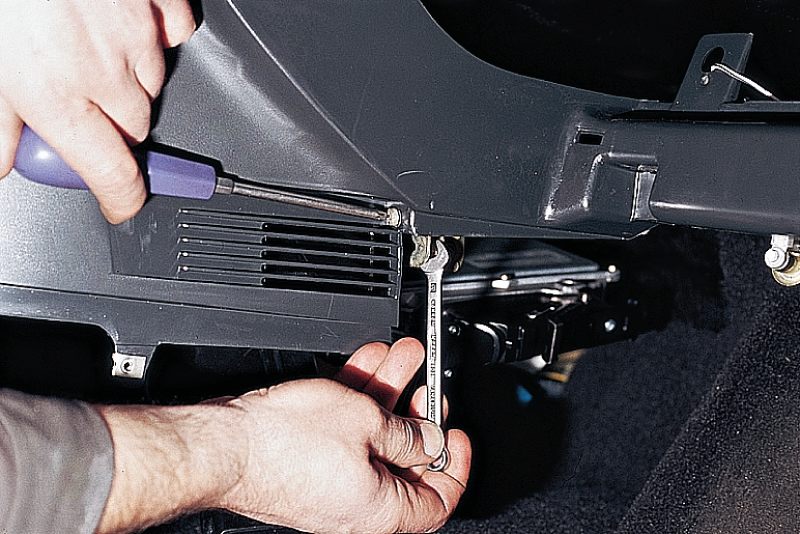

- Крестообразной отверткой и ключом "на 8" отворачиваем два винта крепления панели приборов к кронштейну контроллера.
|
|

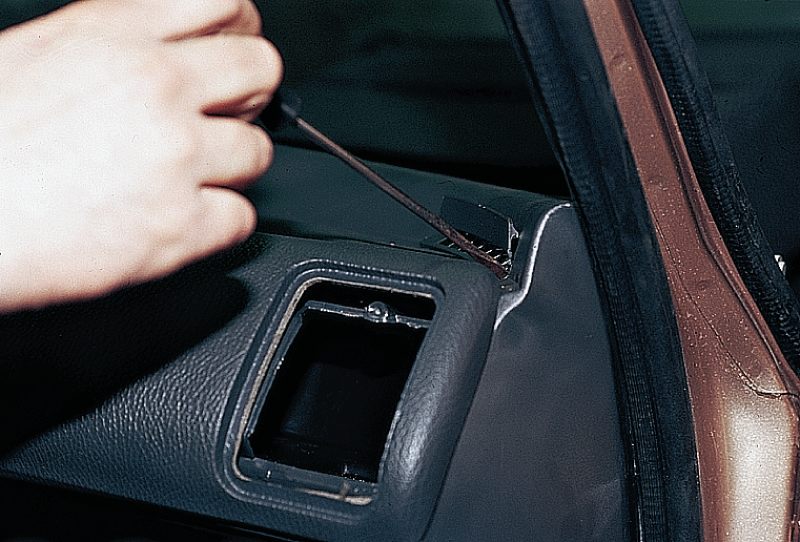

- Поддев отверткой, …
|
|
...извлекаем боковые сопла вентиляции и отопления салона.
|
|
- Головкой "на 10" отворачиваем две гайки верхнего крепления панели приборов.
|
|
- Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад.
|
|

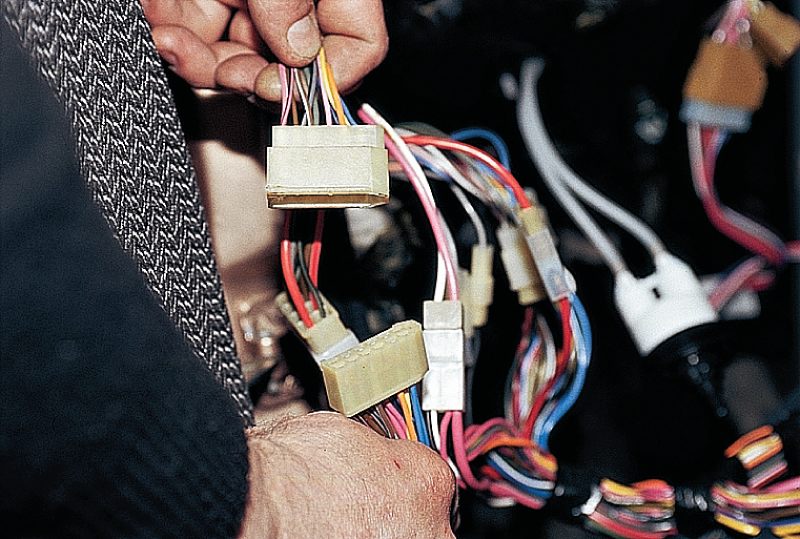

- Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар.
|
|

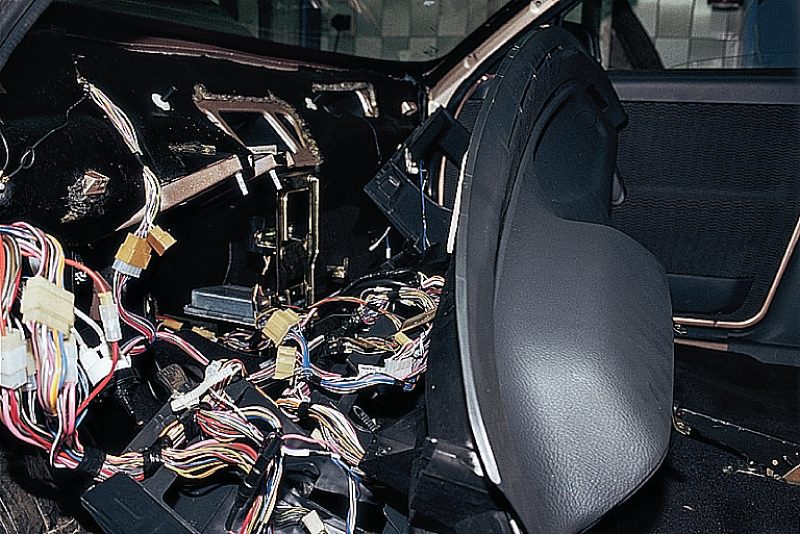

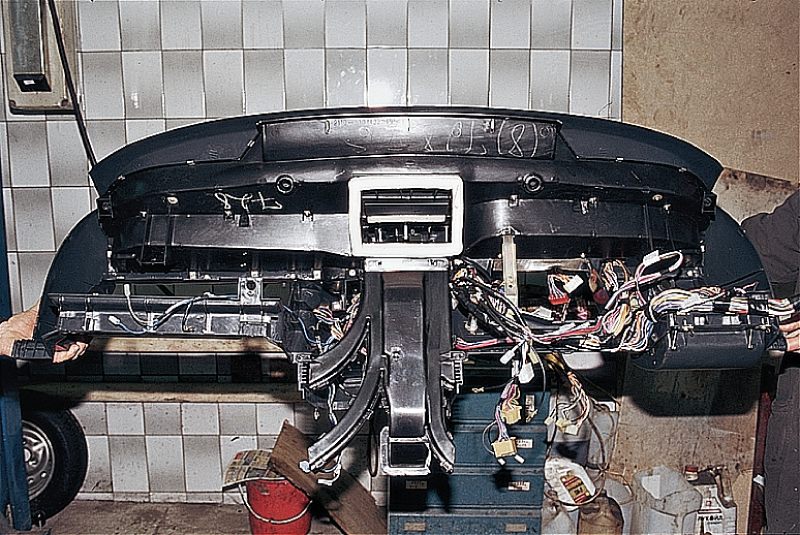

- Снимаем панель приборов.
|
|

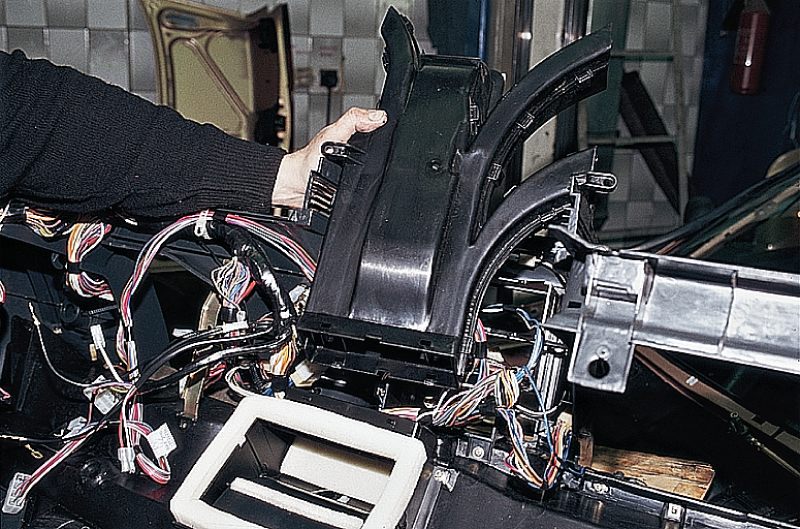

- Поддеваем отверткой воздуховод обогрева ног...
|
|
...и отсоединяем его от корпуса воздухораспределителя.
|
|
