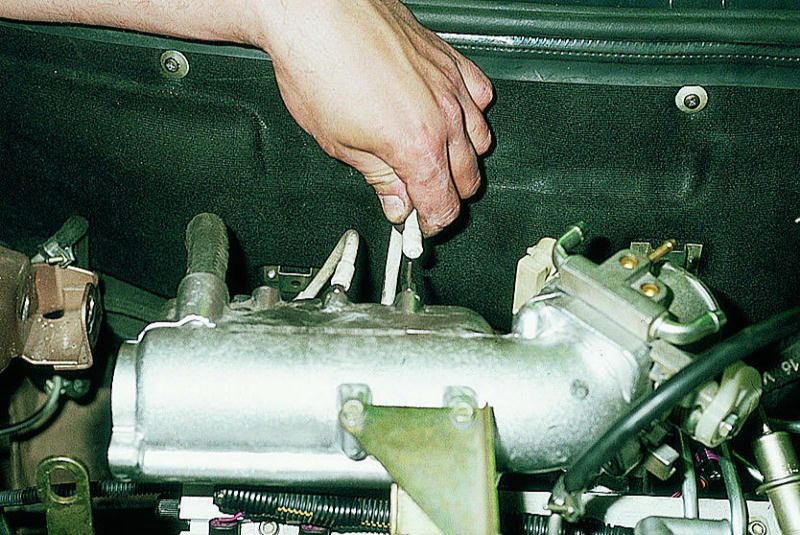

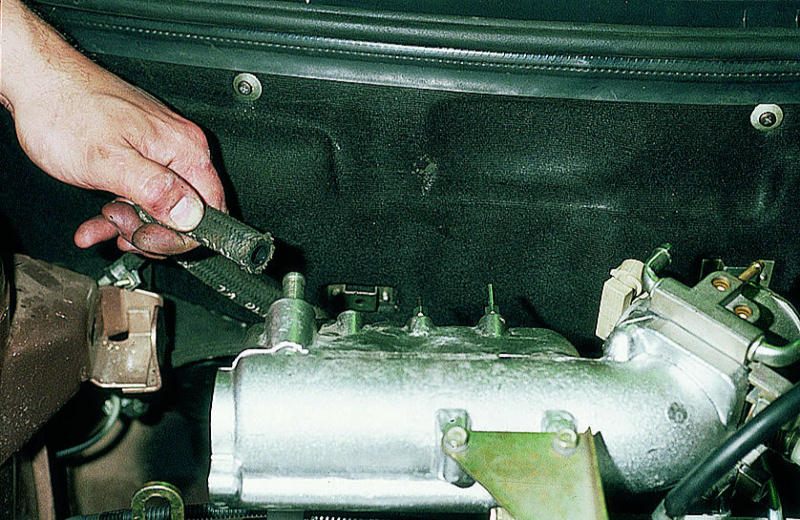

- Отсоединяем от ресивера шланги вакуумного усилителя, …
|
|
...электропневмоклапана и регулятора давления топлива в топливной рампе.
|
- Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел (см. Снятие дроссельного узла).
- Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от
дроссельного узла все шланги и разъемы датчика положения дроссельной
заслонки и регулятора холостого хода.
|

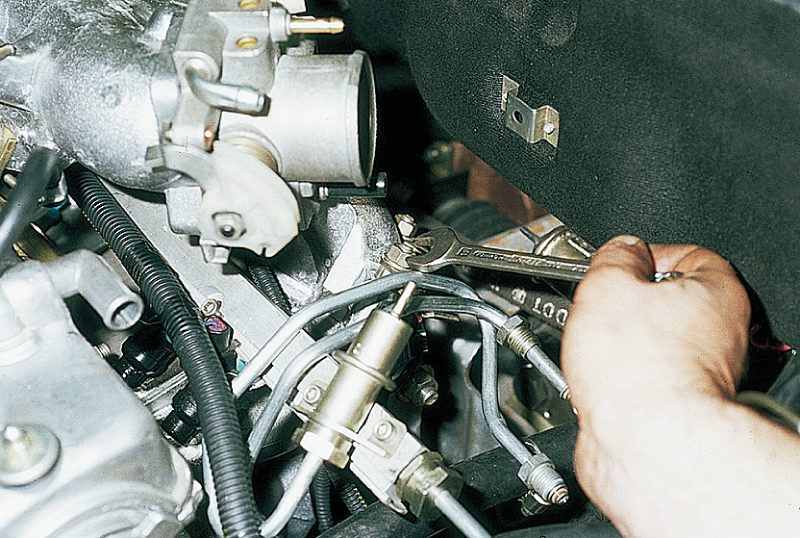

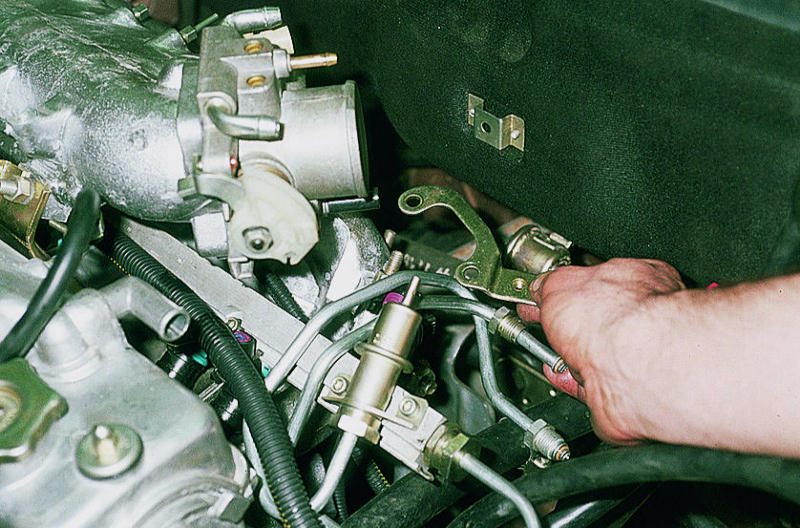

- Ключом "на 13" отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок.
|
|
- Снимаем кронштейн.
|
|

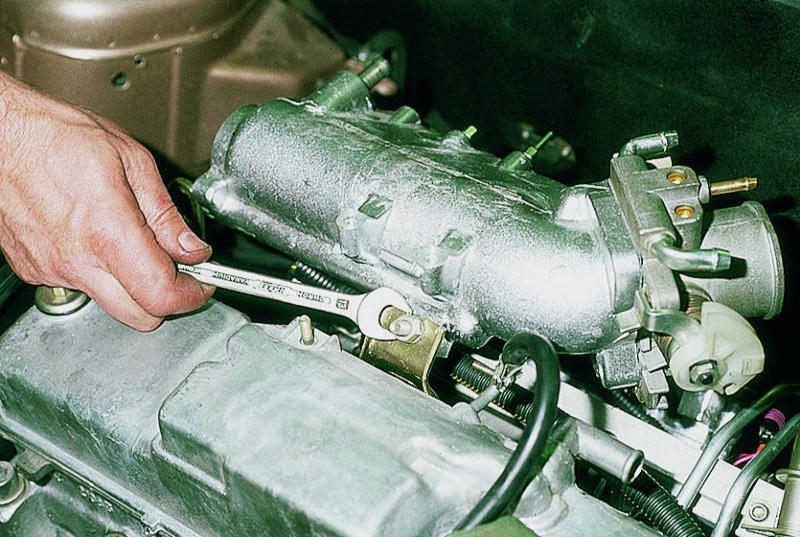

- Ключом "на 13" отворачиваем гайку крепления ресивера к кронштейну...
|
|
...и пять гаек крепления к впускному коллектору.
|
|

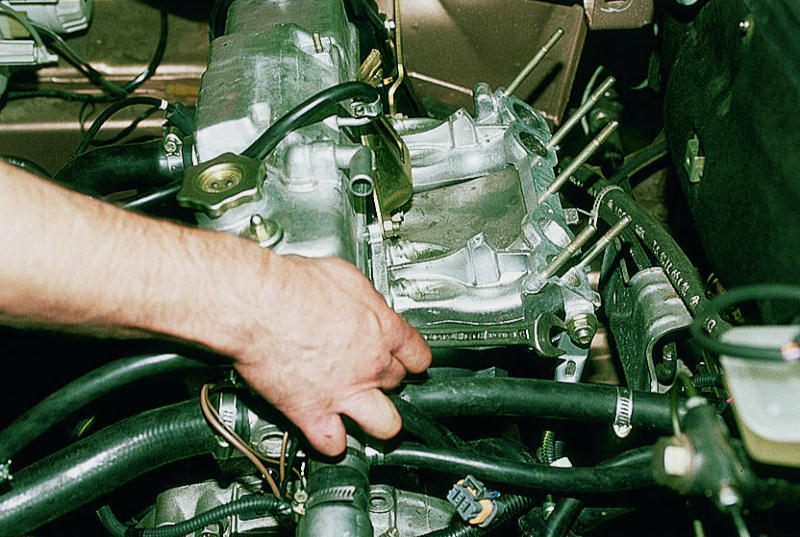

- Снимаем ресивер...
|
|

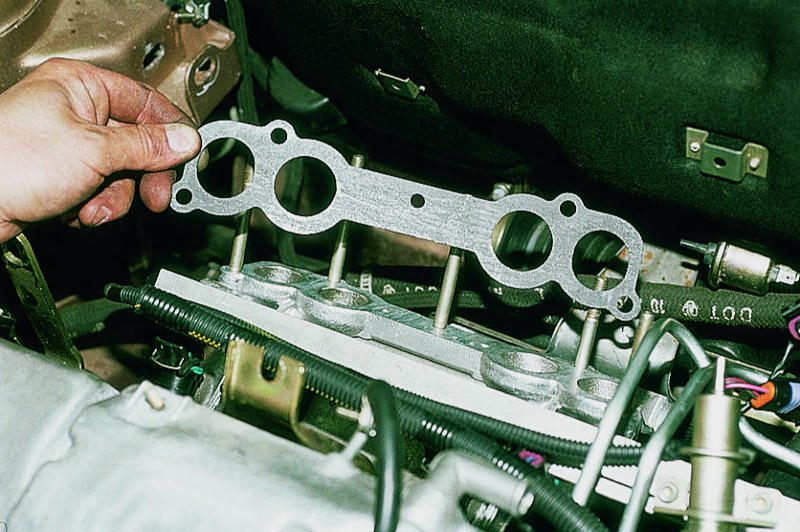

...и прокладку.
|
- Снимаем с впускного коллектора рампу (см. Снятие топливной рампы двигателя ВАЗ-2111).
|

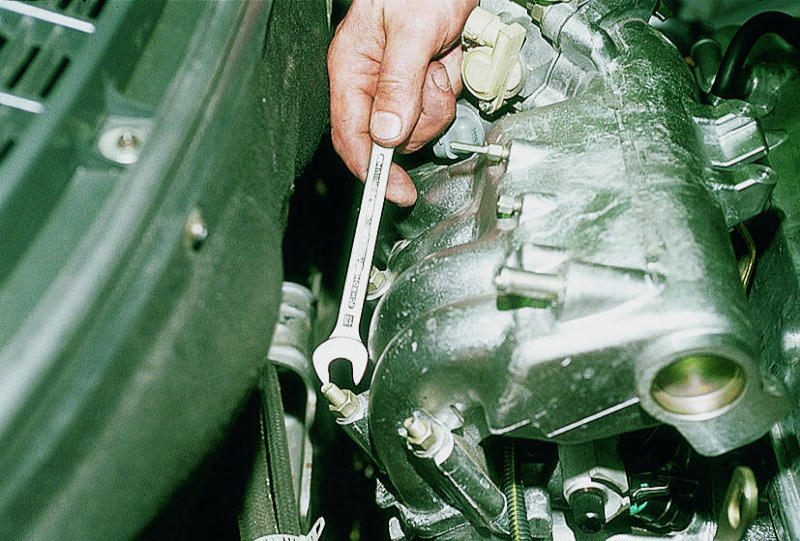

- Ключом "на 17" отворачиваем гайку крепления левого кронштейна впускного коллектора...
|
|

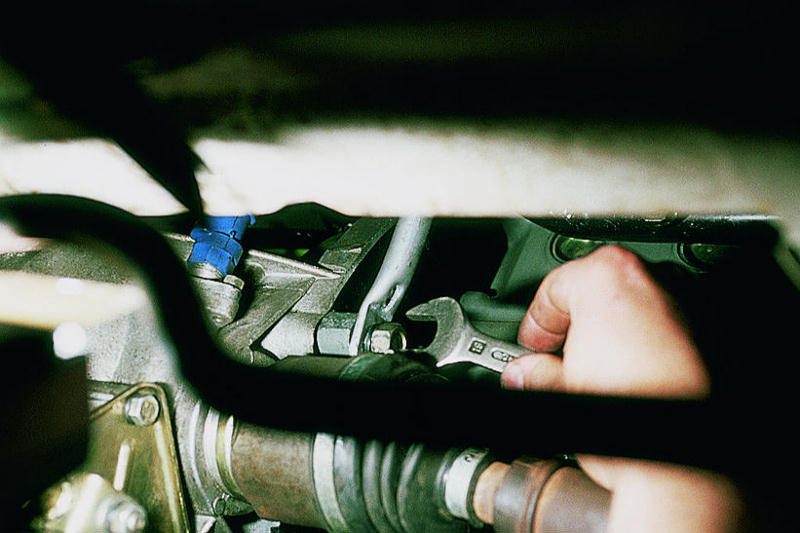

...и ослабляем нижний болт крепления левого кронштейна.
|
|
- Отводим кронштейн от впускного коллектора.
|
|
- Ключом "на 13" отворачиваем гайку верхнего крепления правого
кронштейна коллектора и отворачиваем нижний болт крепления кронштейна к
блоку цилиндров.
|
|

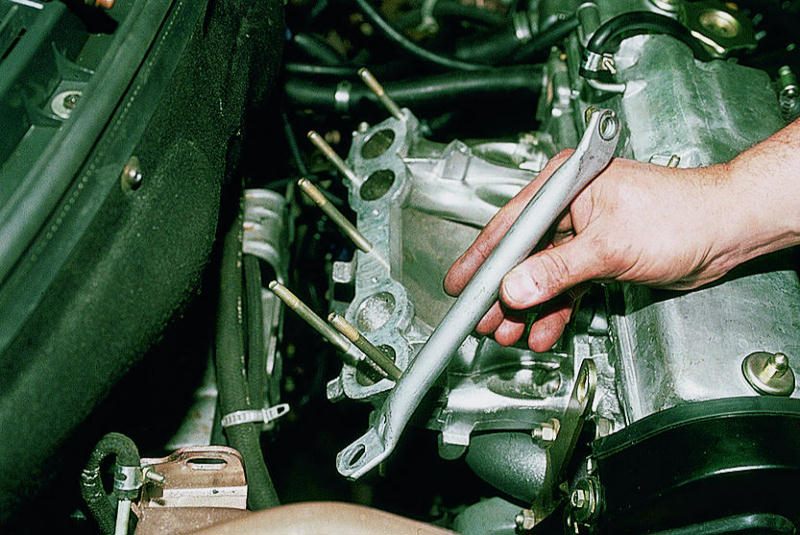

- Снимаем кронштейн.
|
|

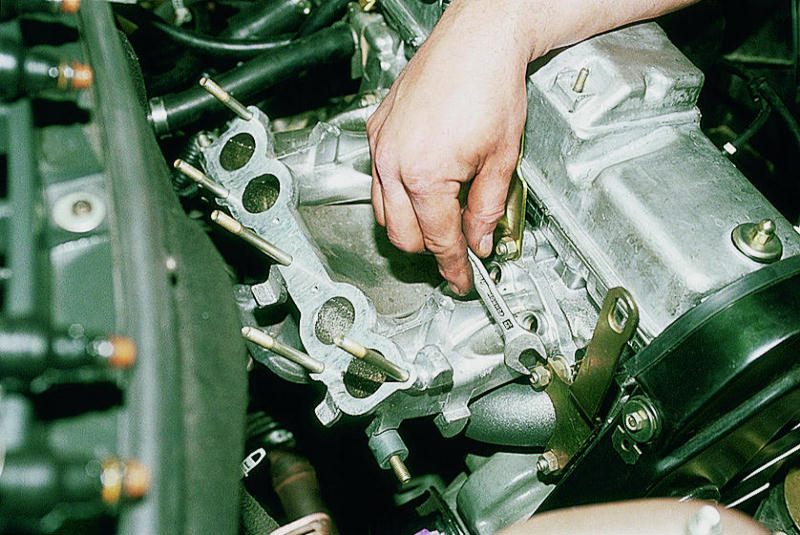

- Ключом "на 13" отворачиваем две гайки крепления рыма.
|
|

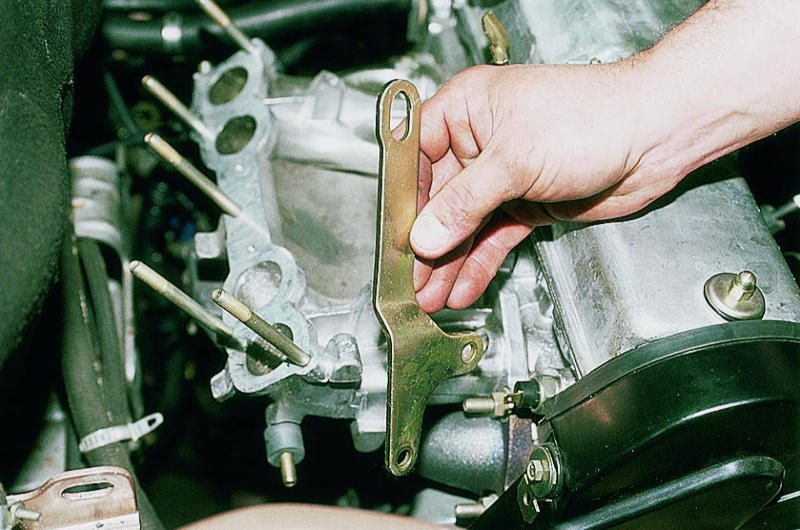

- Снимаем рым.
|
|

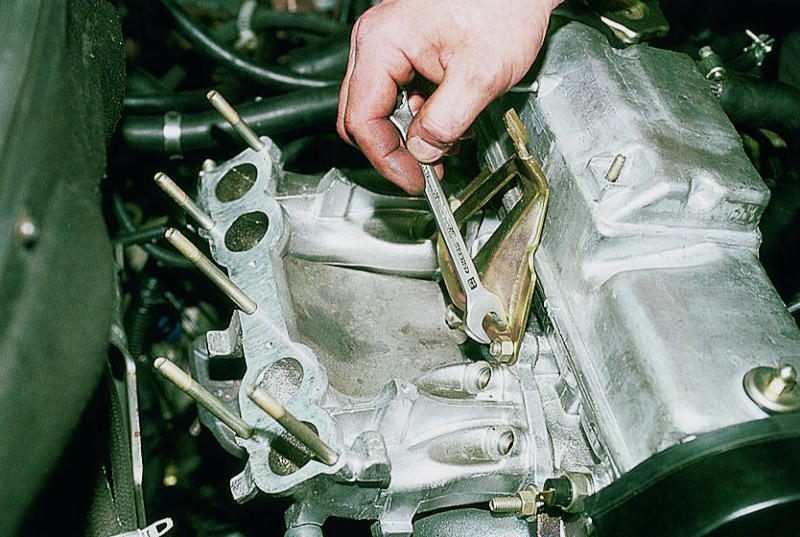

- Ключом "на 13" отворачиваем три гайки крепления кронштейна ресивера...
|
|

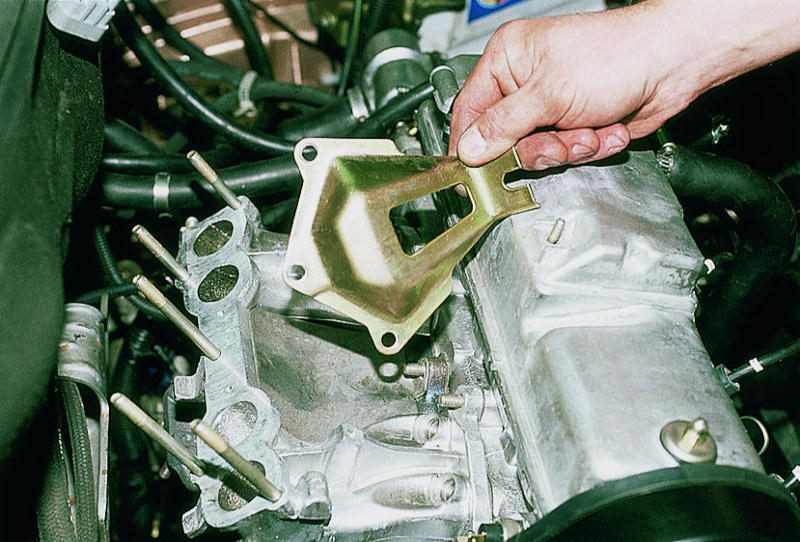

...и снимаем кронштейн.
|
|

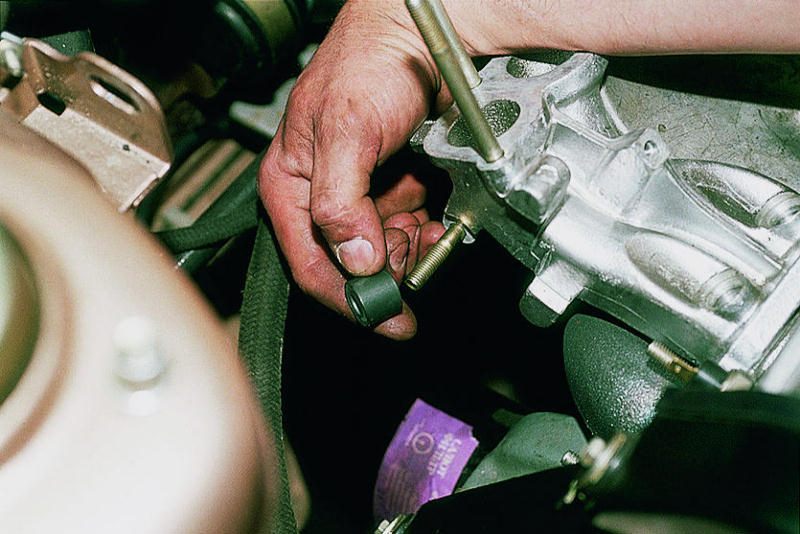

- Снимаем со шпильки впускного коллектора втулку.
|
- Отсоединяем приемную трубу от выпускного коллектора и кронштейна.
- Снимаем приемную трубу со шпилек выпускного коллектора.
|

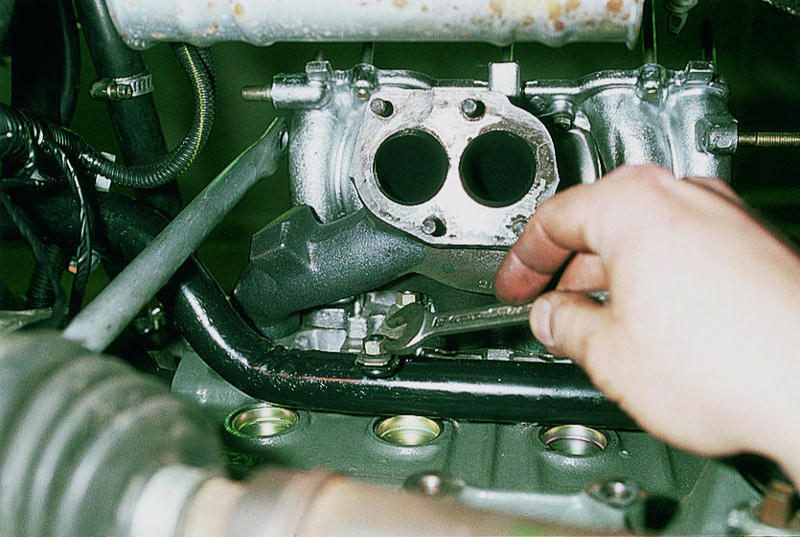

- Ключом "на 13" отворачиваем верхнюю и ослабляем нижнюю гайки планки подводящей трубы насоса охлаждающей жидкости...
|
|

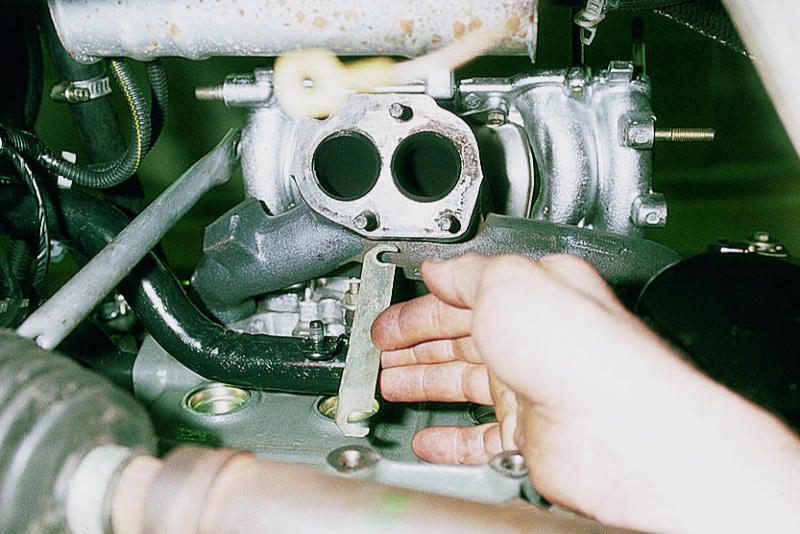

...и снимаем планку.
|

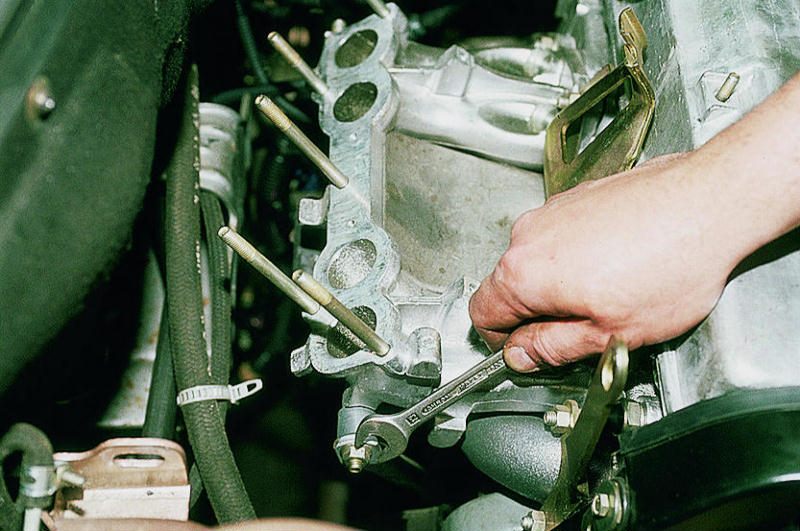

- Отвернув ключом "на 13" одну гайку снизу и две по бокам...
|

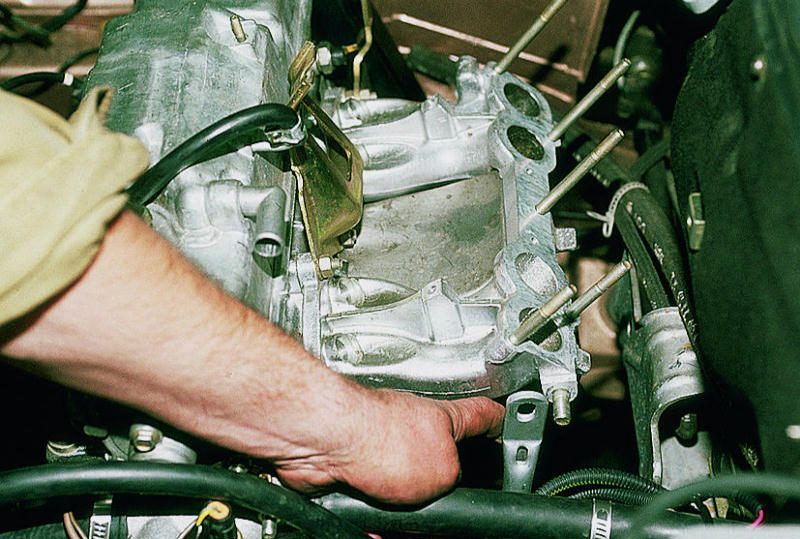

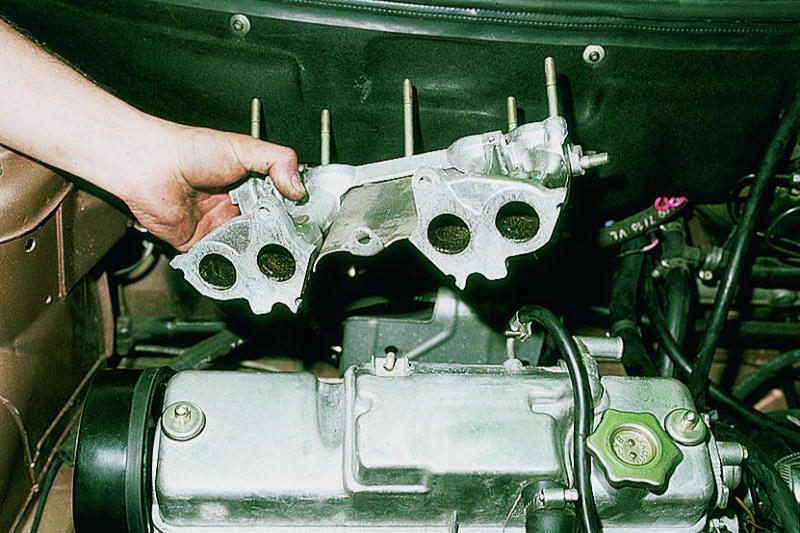

...снимаем впускной коллектор.
|
|

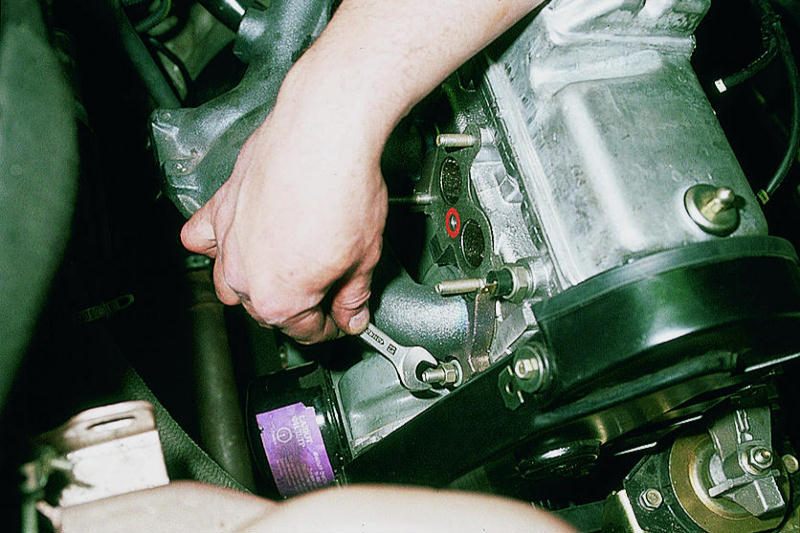

- Отвернув еще две гайки,…
|
|

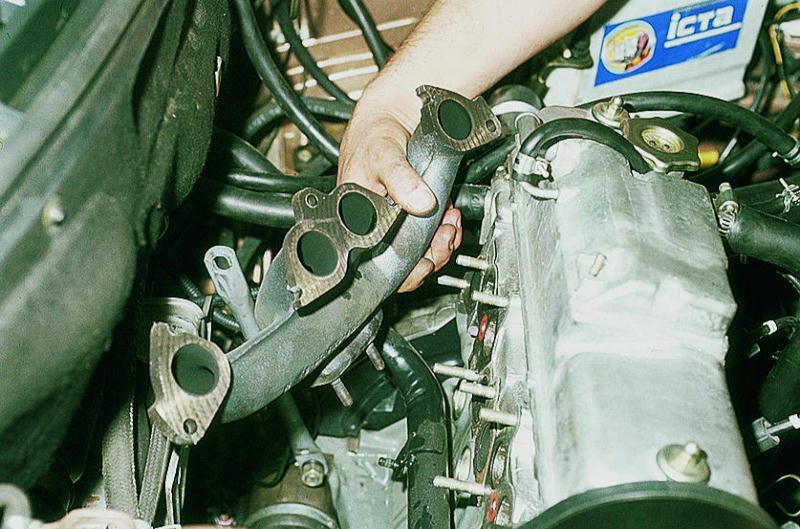

...снимаем выпускной коллектор...
|
|

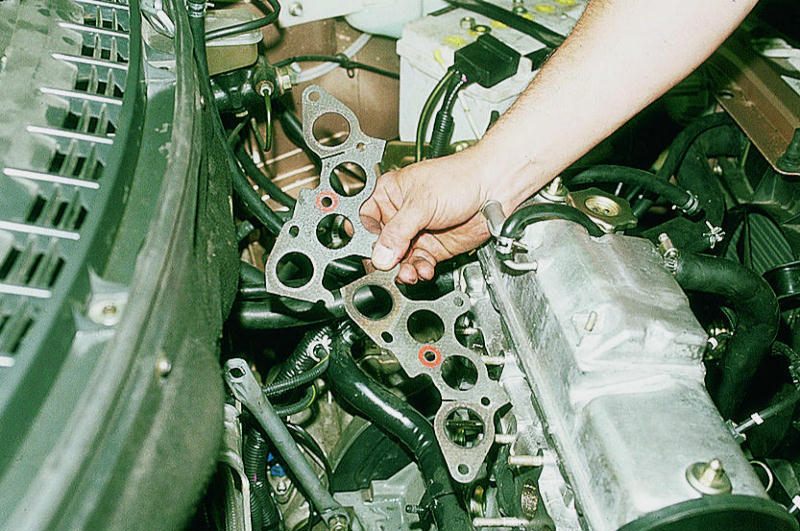

Разъем коллекторов и головки блока уплотнен двумя прокладками.
|
Сборку производим в обратной последовательности, при этом все прокладки заменяем новыми.
|
