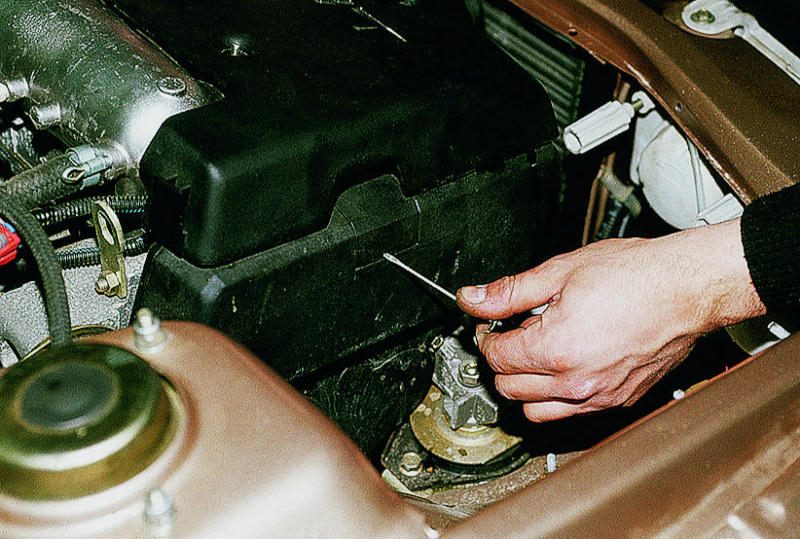

Для оценки состояния ремня поддеваем отверткой заглушку передней крышки ремня привода ГРМ...

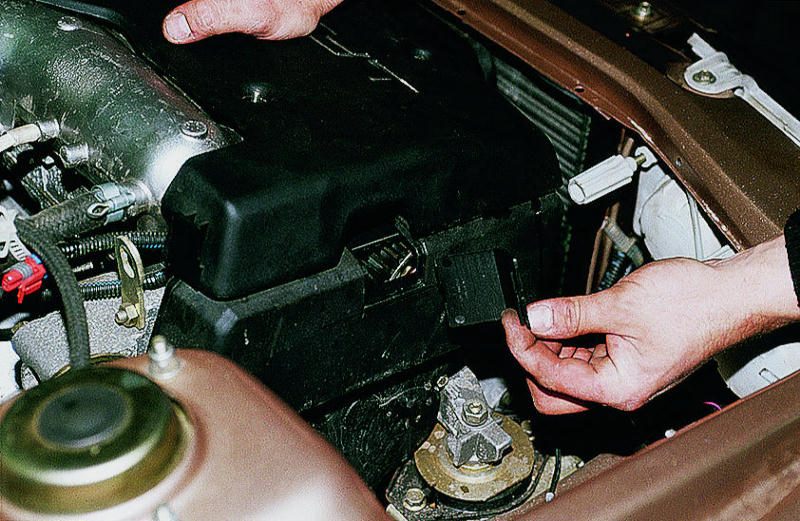

...и снимаем ее.

2. Снимаем ремень генератора.

Головкой "на 10" отворачиваем шесть болтов крепления передней крышки...

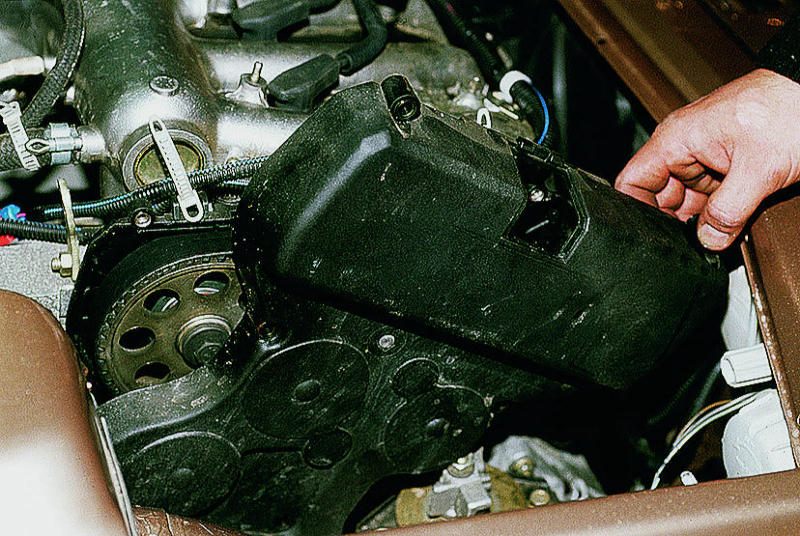

... и снимаем ее (B).

4. Снимаем правое колесо и пластиковый щиток моторного отсека.

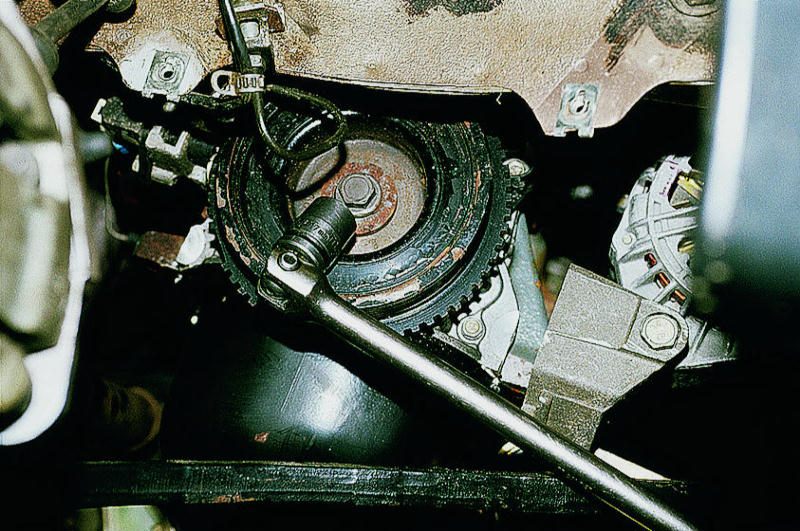

Головкой "на 17" проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора...

...до совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке ремня ГРМ. При этом риска на маховике двигателя должна встать напротив прорези крышки картера сцепления (см. Замена ремня привода ГРМ на двигателях ВАЗ-2110, -2111).

6. Вставив через отверстие в картере сцепления между зубьями маховика отвертку с целью его фиксации, отворачиваем болт крепления шкива привода генератора.

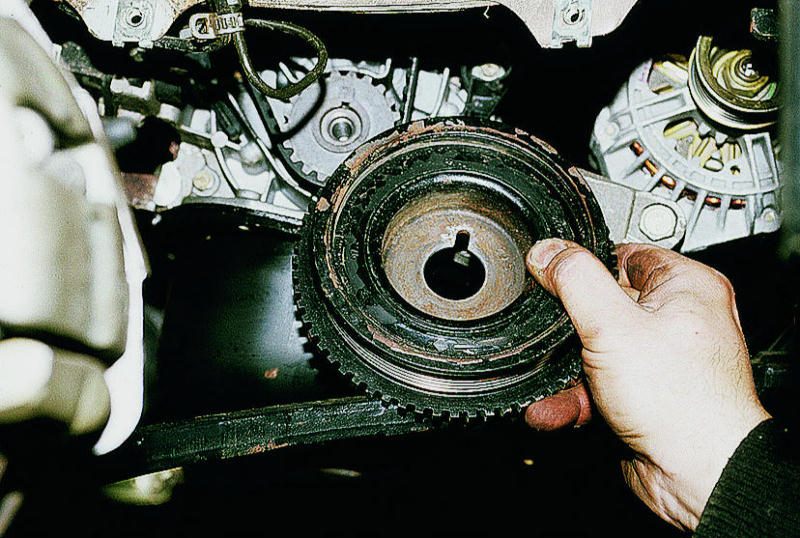

Снимаем шкив привода генератора.

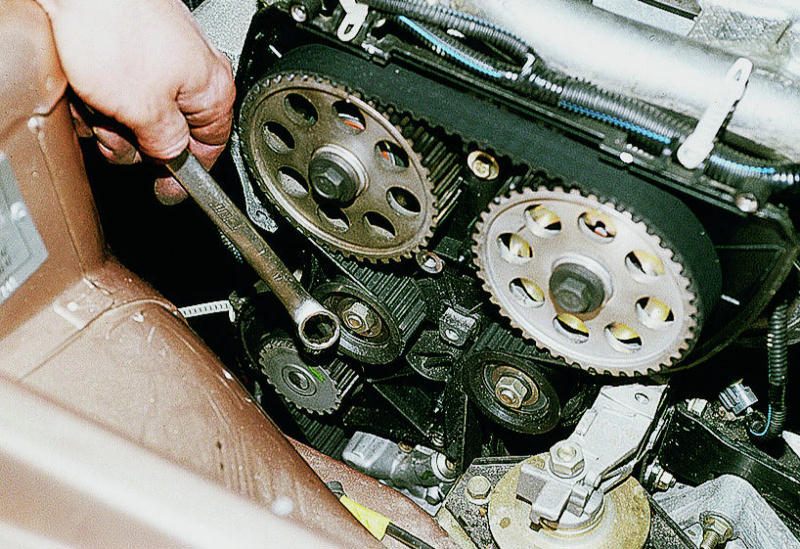

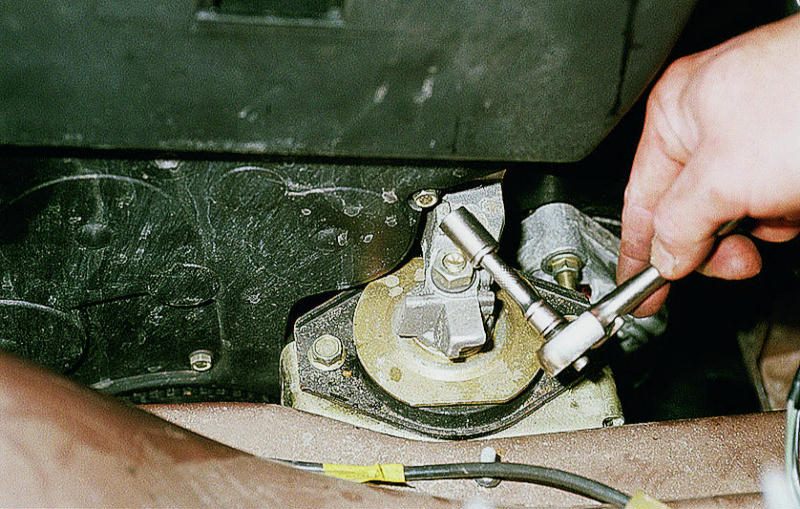

Ключом "на 17" ослабляем гайку натяжного ролика ремня.

Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распределительного вала, натяжного ролика и шкива насоса охлаждающей жидкости.

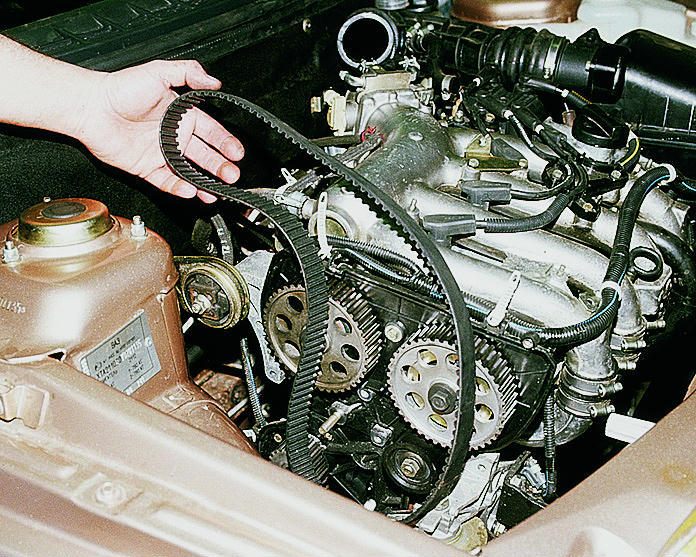

Снимаем ремень с зубчатых шкивов коленчатого и выпускного распределительного валов и опорного ролика.

11. Устанавливаем ремень в обратной последовательности.
12. Убеждаемся в совмещении установочных меток коленчатого и распределительных валов.
13. Надеваем зубчатый ремень на шкив коленчатого вала.
14. Поворачивая натяжной ролик, натягиваем ремень и закрепляем ролик.
15. Провернув коленчатый вал в направлении вращения на два оборота, проверяем совмещение установочных меток.
16. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов.
17. Прогиб ремня должен составлять 5,4±0,2 мм под нагрузкой 100 Н (10 кгс).

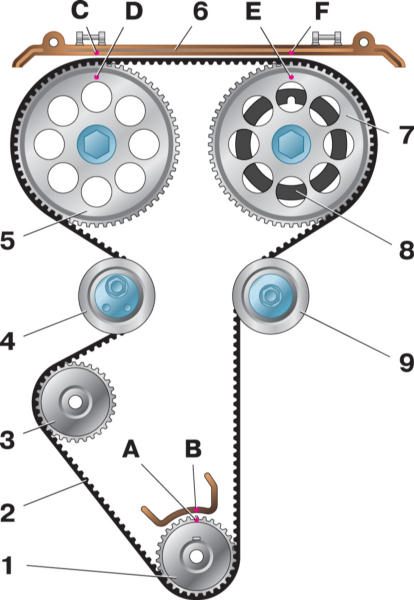

Схема привода распределительных валов

1 – зубчатый шкив коленчатого вала
2 – зубчатый ремень
3 – шкив насоса охлаждающей жидкости
4 – натяжной ролик
5 – шкив выпускного распределительного вала
6 – задняя защитная крышка зубчатого ремня
7 – шкив впускного распределительного вала
8 – кольцо для датчика фаз
9 – опорный ролик

А – метка ВМТ на зубчатом шкиве коленчатого вала
В – установочная метка на крышке масляного насоса
C и F – установочные метки на задней защитной крышке зубчатого ремня
D – установочная метка на шкиве выпускного распределительного вала
Е – установочная метка на шкиве впускного распределительного вала
