Комбинация приборов объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива и контрольные лампы. Контрольные лампы со светофильтром красного цвета запрещают дальнейшее движение.

На части автомобилей может устанавливаться электронная комбинация приборов. Она отличается лишь системой управления и принципом действия приборов (стрелки спидометра и тахометра приводятся шаговыми электродвигателями, при отключении аккумулятора обнуляется суточный пробег автомобиля и т.п.). В электронной комбинации приборов допускается лишь замена ламп, при прочих неисправностях комбинацию приборов заменяют целиком.

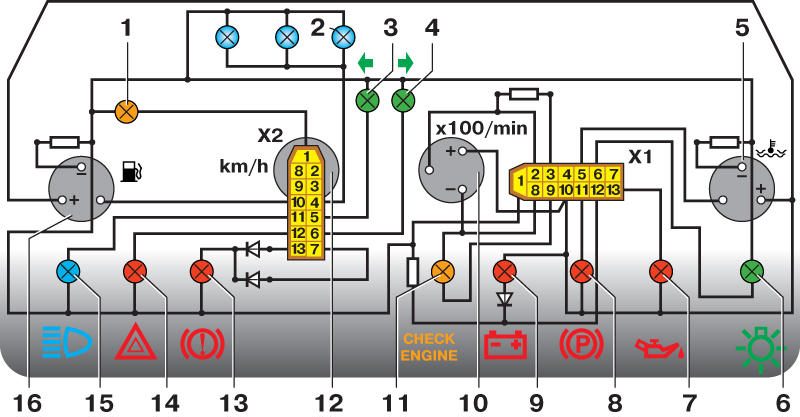

Схема соединений контрольных приборов (вид с обратной стороны)

1 – контрольная лампа резерва топлива 2 – лампы освещения комбинации приборов 3 – контрольная лампа правого поворота 4 – контрольная лампа левого поворота 5 – указатель температуры охлаждающей жидкости 6 – контрольная лампа наружного освещения 7 – контрольная лампа давления масла 8 – контрольная лампа стояночного тормоза	9 – контрольная лампа заряда батареи 10 – тахометр 11 – контрольная лампа "Check engine" 12 – спидометр 13 – контрольная лампа уровня тормозной жидкости 14 – контрольная лампа аварийной сигнализации 15 – контрольная лампа дальнего света фар 16 – указатель уровня топлива

Проверка контрольных приборов и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и соедините его с "массой".

Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с "массой" левый вывод указателя температуры, соединенный со штекером 5 белой колодки комбинации приборов. Отклонение стрелки укажет на неисправность цепи "датчик-указатель". Если стрелка не отклонилась, неисправен указатель или его цепь питания.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на "массу" или не работает указатель. Исправность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив ее штекер 1 с "массой", а штекер 10 с "+" аккумуляторной батареи. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в баке датчика, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление указателя датчика, (при напряжении Ом в бортовой сети 13–14 В) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с "массой". Если стрелка отклонится, неисправен датчик или цепь, соединяющая его с "массой". Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с "массой" правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. Отклонение стрелки укажет на неисправность цепи "датчик-указатель". Если стрелка не отклонилась, неисправен указатель или его цепь питания.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на "массу" или не работает указатель. Исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. При этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки "0".

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень – не более 1 В, верхний – не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути автомобиля.

При выходе из строя контрольных приборов или датчиков их заменяют.

Блок индикации бортовой системы контроля

Блок индикации установлен в консоли панели приборов и выдает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности ламп наружного освещения или их цепей, износе передних тормозных колодок, недостаточном уровне: масла в двигателе, охлаждающей жидкости, омывающей жидкости. Блок также включает и выключает (с задержкой) освещение салона при открывании любой двери. Блок выключен, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открывание водительской двери прерывистым звуковым сигналом (зуммером) в течение 8±2 с, что означает "забытый ключ в замке зажигания". Сигнал отключается, если закрыть дверь, или вынуть ключ, или повернуть его из положения "0".

После поворота ключа в положение "Зажигание" блок переходит в режим тестирования. При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. Одновременно принимаются сигналы от датчиков уровней (охлаждающей, омывающей жидкости и масла в двигателе).

Если какой-либо датчик показывает недостаточный уровень, по окончании тестирования начинает мигать соответствующий индикатор и звучит зуммер в течение 8±2 с. После этого индикатор горит постоянно до поворота ключа зажигания в положение "0".

После запуска двигателя опрос датчиков уровней не производится. Обрабатываются только сигналы от датчика износа тормозных колодок, реле контроля исправности ламп (стояночных огней и стоп-сигнала) и концевых выключателей дверей. При возникновении неисправности "Износ тормозных колодок", "Перегорание лампы" или "Незакрытая дверь" звучит зуммер и мигает соответствующий световой индикатор. Через 8±2 с он загорается ровным светом и зуммер выключается. После закрывания двери индикатор гаснет, при других неисправностях – продолжает гореть до поворота ключа в положение "0".

Датчик уровня охлаждающей (и омывающей) жидкости состоит из пластмассовой, запаянной снизу трубки с герконом внутри и поплавка с магнитом, надетого на трубку. Датчик уровня масла – с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и омывающей жидкостей имеют двухконтактную колодку, датчик уровня масла – одноконтактную (второй контакт – "масса" автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в колодке переднего тормоза и соединяется с проводкой автомобиля одноклеммным разъемом. Датчики продаются в комплекте с колодками, при их замене датчик устанавливают на внутреннюю колодку.

Маршрутный компьютер

На части автомобилей вместо часов на панели приборов может устанавливаться маршрутный компьютер, показывающий время с начала поездки, расход топлива, среднюю скорость движения, ориентировочный пробег на остатке топлива, температуру воздуха снаружи автомобиля. Кроме того, он может выполнять функции часов с будильником.

Снятие комбинации приборов

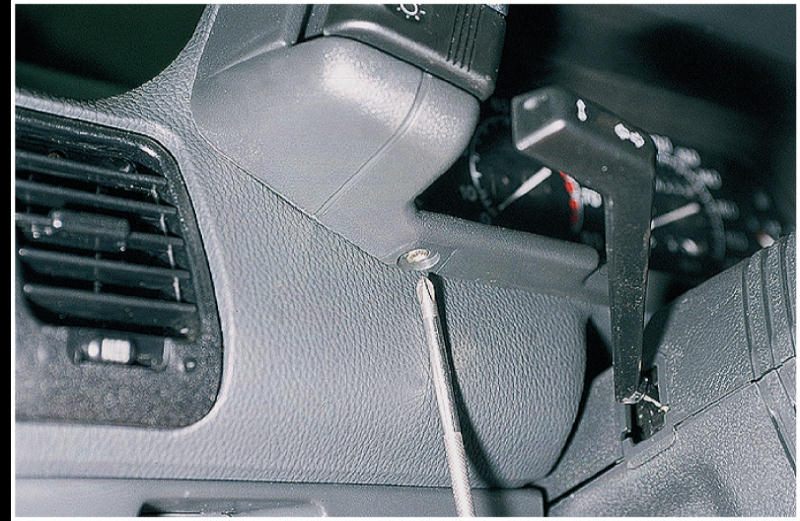

Крестообразной отверткой отворачиваем два нижних самореза крепления накладки панели приборов…

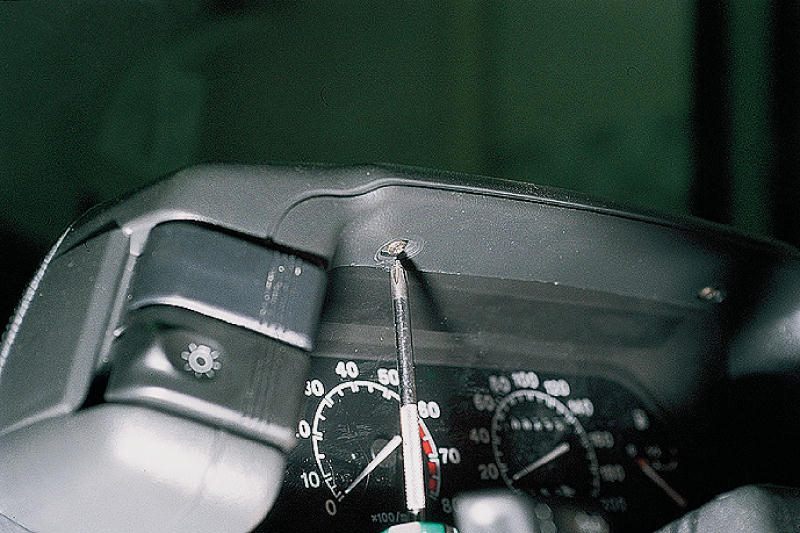

…и два верхних самореза.

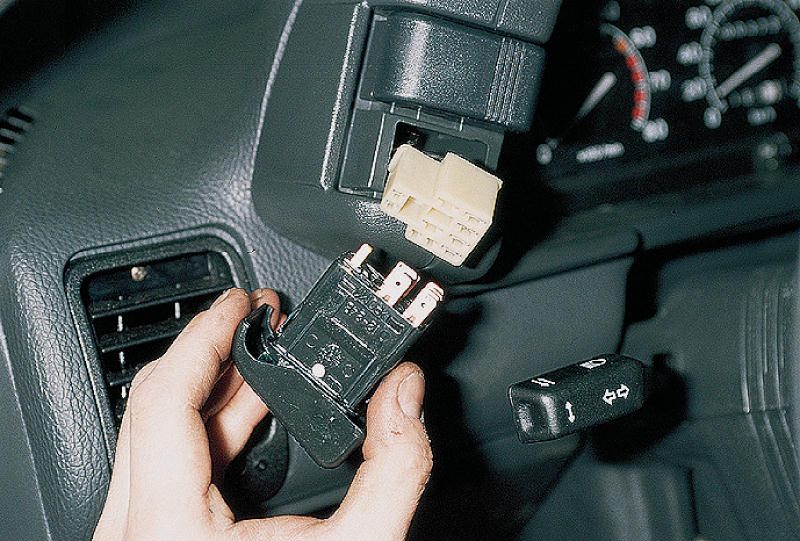

Вынимаем переключатель наружного освещения и отсоединяем от него разъем.

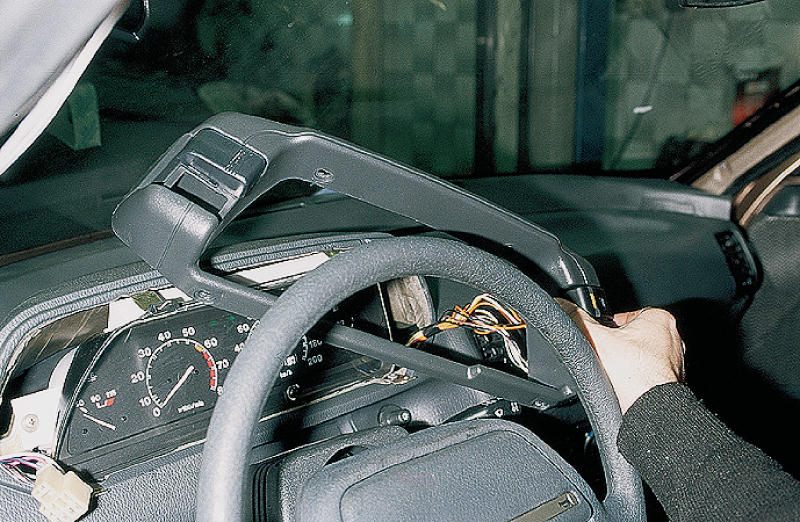

Отводим накладку вправо…

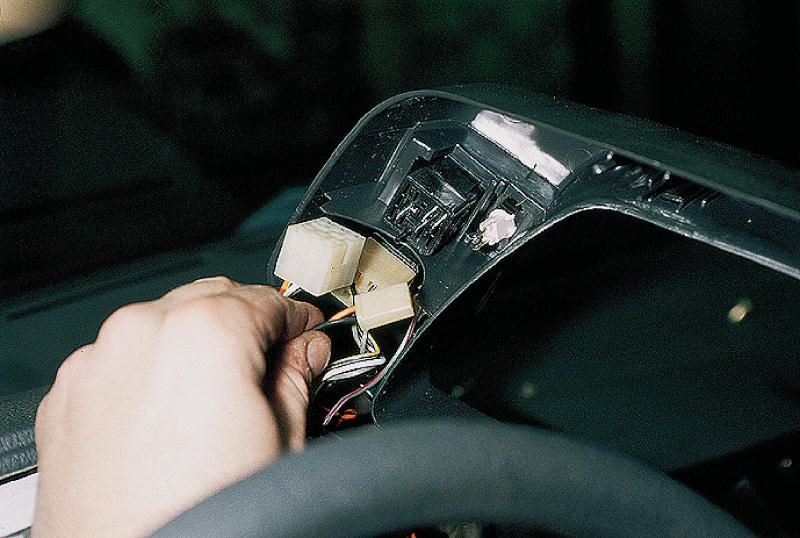

…и отсоединяем разъемы выключателей заднего противотуманного света и обогрева заднего стекла.

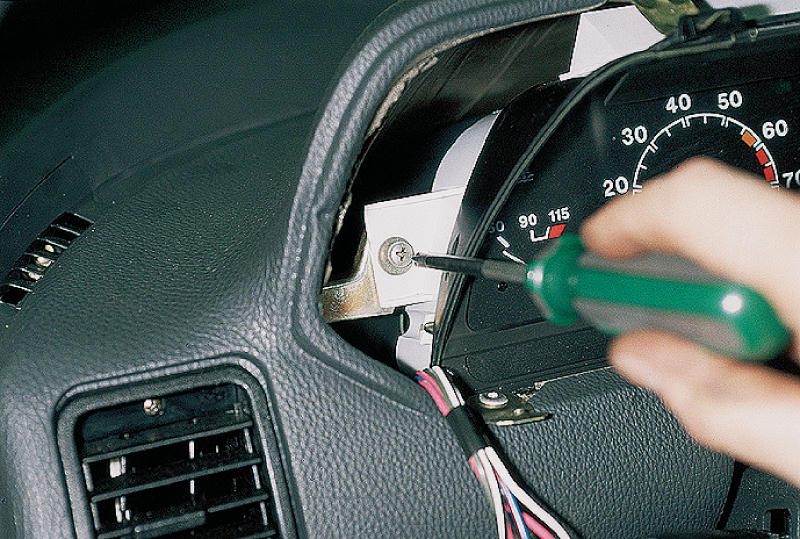

Крестообразной отверткой отворачиваем два винта крепления комбинации приборов к панели.

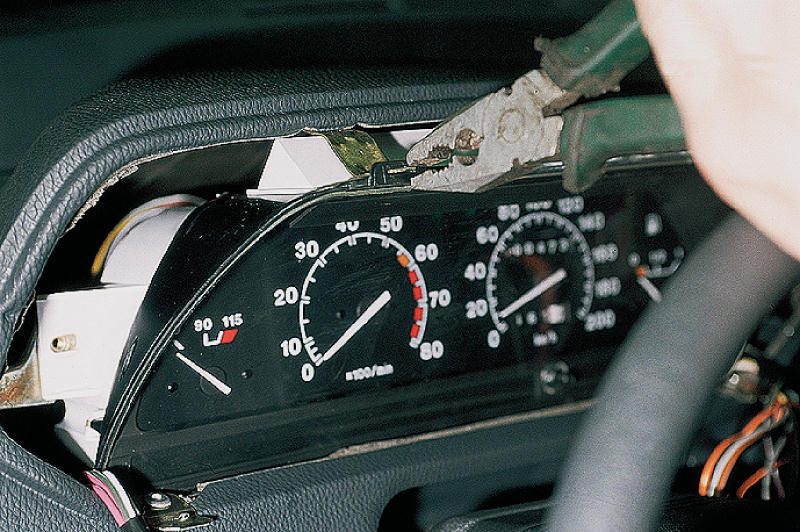

Пассатижами отгибаем крепежные усики комбинации приборов.

Выводим комбинацию приборов на себя…

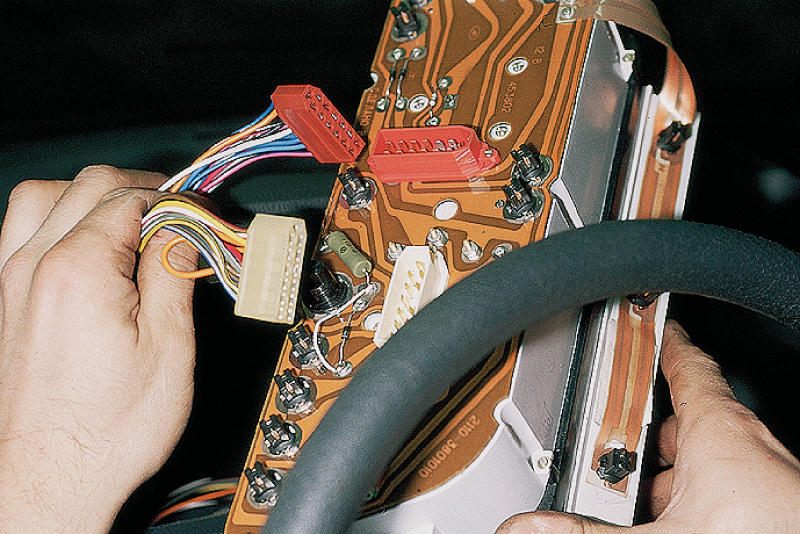

…и отсоединяем две колодки проводов.

Устанавливаем комбинацию приборов в обратной последовательности.

Снятие часов и блока индикации бортовой системы контроля

1. Отсоединяем "минусовую" клемму от аккумулятора.

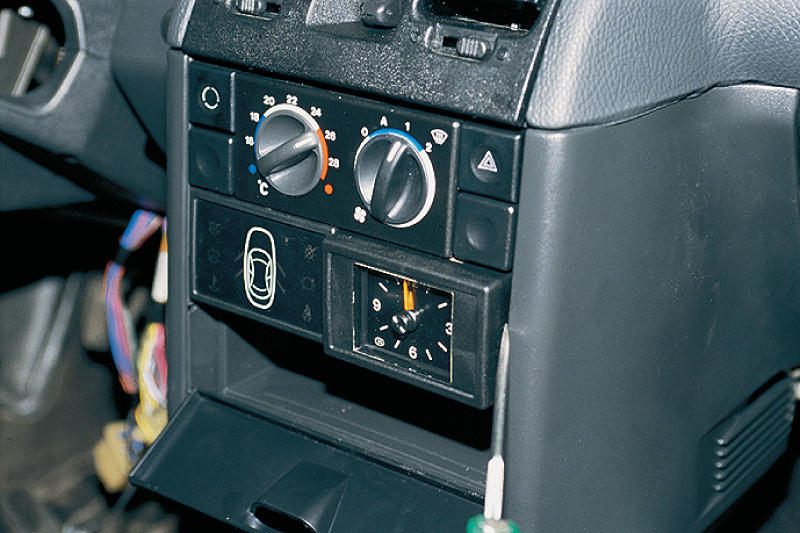

Поддеваем отверткой часы и, отсоединив разъем, снимаем их.

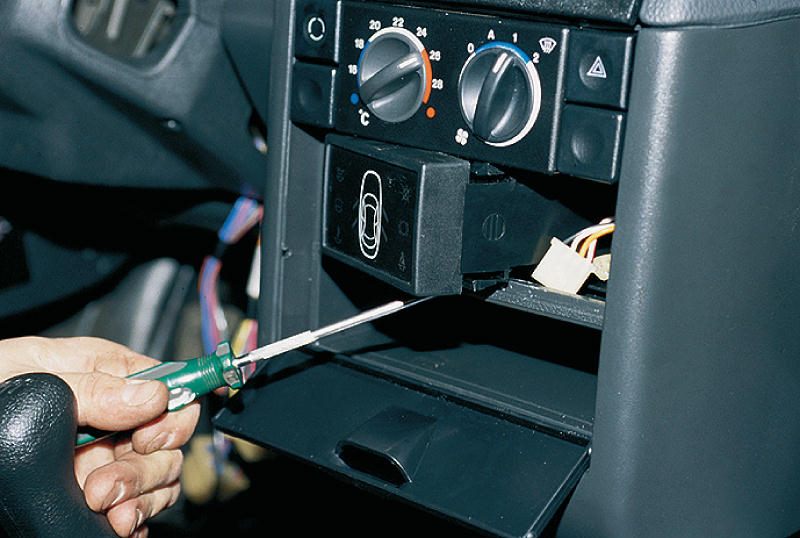

Снимаем блок индикации бортовой системы контроля…

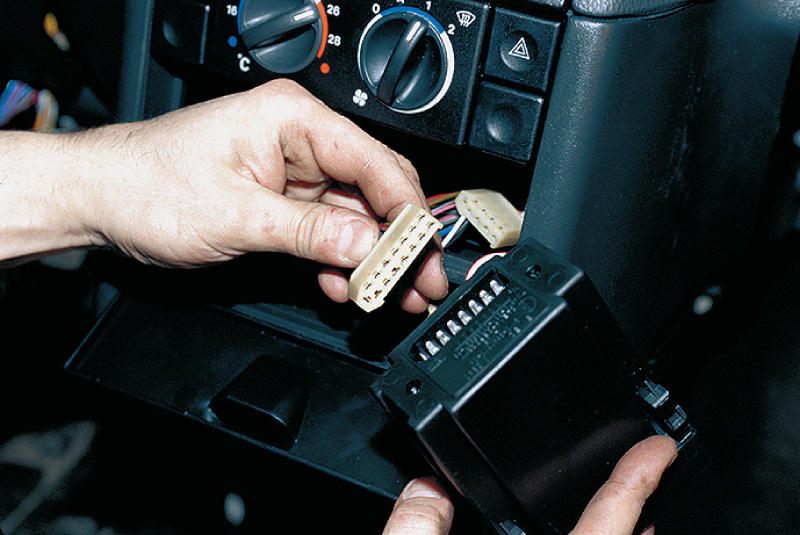

…и отсоединяем разъем.
