Нагревательный элемент стекла подключен через реле К7 типа 904.3747-10, установленное в монтажном блоке. При включении обогрева загорается оранжевая контрольная лампа. Напряжение к выключателю подается только при включенном зажигании через дополнительное реле К6 в монтажном блоке.

При выходе из строя нагревательного элемента заменяют заднее стекло.

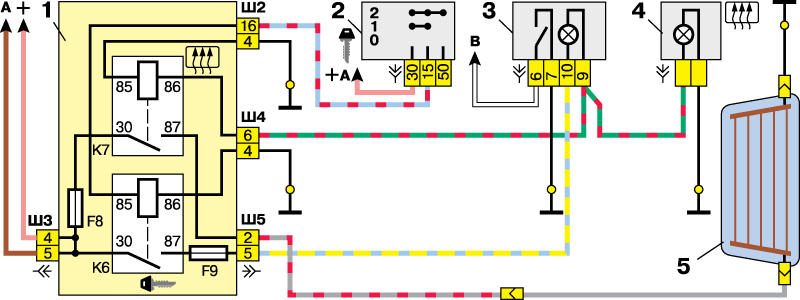

Схема системы обогрева заднего стекла

1 —- монтажный блок 2 —- выключатель зажигания 3 —- выключатель обогрева заднего стекла 4 —- контрольная лампа включения обогрева 5 —- элемент обогрева заднего стекла	К6 —- дополнительное реле К7 —- реле включения обогрева заднего стекла А —- к источникам питания
