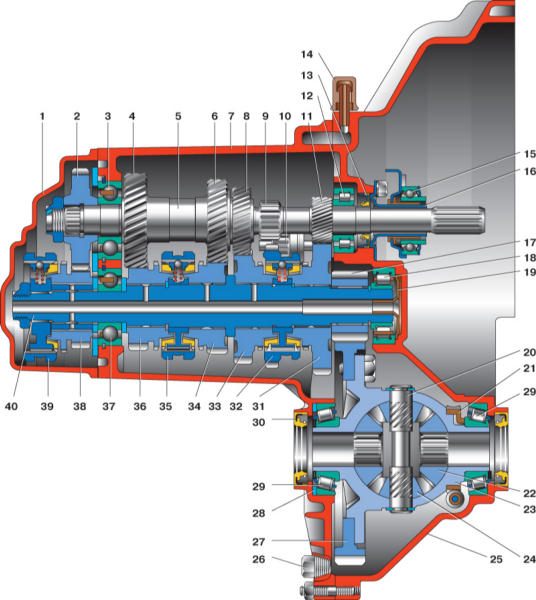

1 – задняя крышка картера коробки передач 2 – ведущая шестерня V передачи 3 – шариковый подшипник первичного вала 4 – ведущая шестерня IV передачи первичного вала 5 – первичный вал 6 – ведущая шестерня III передачи первичного вала 7 – картер коробки передач 8 – ведущая шестерня II передачи первичного вала 9 – шестерня заднего хода 10 – промежуточная шестерня заднего хода 11 – ведущая шестерня I передачи первичного вала 12 – роликовый подшипник первичного вала 13 – сальник первичного вала 14 – сапун 15 – подшипник выключения сцепления 16 – направляющая втулка муфты подшипника выключения сцепления 17 – ведущая шестерня главной передачи 18 – роликовый подшипник вторичного вала 19 – маслосборник 20 – ось сателлитов 21 – ведущая шестерня привода спидометра

22 – шестерня полуоси 23 – коробка дифференциала 24 – сателлит 25 – картер сцепления 26 – пробка для слива масла 27 – ведомая шестерня главной передачи 28 – регулировочное кольцо 29 – роликовый конический подшипник дифференциала 30 – сальник полуоси 31 – ведомая шестерня I передачи вторичного вала 32 – синхронизатор I и II передач 33 – ведомая шестерня II передачи вторичного вала 34 – ведомая шестерня III передачи вторичного вала 35 – синхронизатор III и IV передач 36 – ведомая шестерня IV передачи вторичного вала 37 – шариковый подшипник вторичного вала 38 – ведомая шестерня V передачи вторичного вала 39 – синхронизатор V передачи 40 – вторичный вал

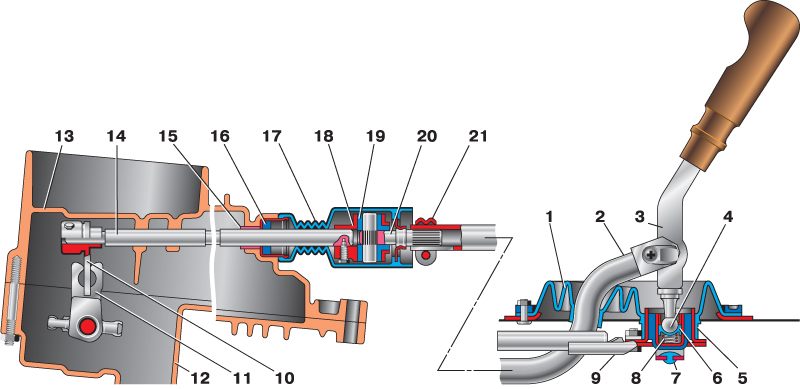

1 – защитный чехол тяги 2 – тяга привода управления коробки передач 3 – рычаг переключения передач 4 – палец сферического рычага переключения передач 5 – обойма шаровой опоры 6 – шаровая опора рычага переключения передач 7 – буфер 8 – пружина 9 – реактивная тяга 10 – рычаг штока выбора передач	11 – рычаг выбора передач 12 – картер коробки передач 13 – картер сцепления 14 – шток выбора передач 15 – втулка штока 16 – сальник штока 17 – защитный чехол 18 – корпус шарнира 19 – втулка шарнира 20 – наконечник шарнира 21 – хомут

Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал – двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
