- Вывешиваем и снимаем переднее колесо.
|

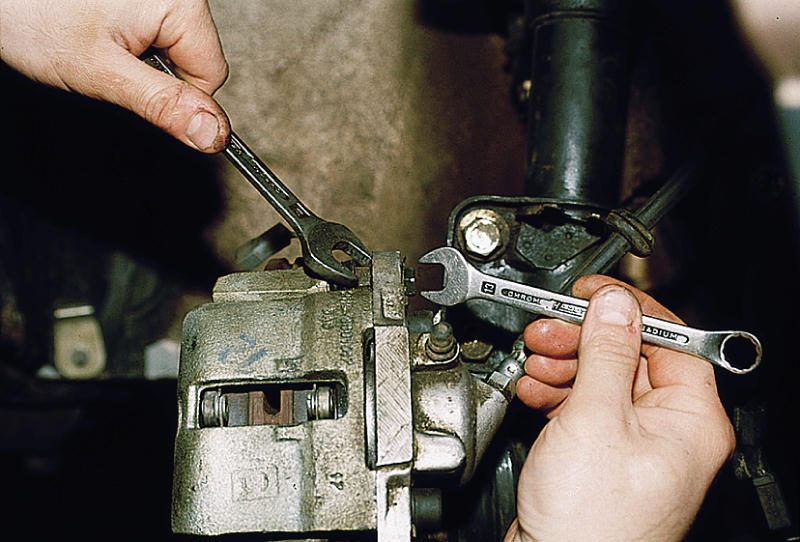

- Для снятия колесного цилиндра расконтриваем и ключами "на 13" и "на
17" отворачиваем два болта крепления цилиндра к направляющим пальцам.
|
- Разъединяем гибкий шланг и тормозную трубку.
- Выводим муфту шланга из держателя амортизаторной стойки (см. Снятие переднего тормозного шланга).
|

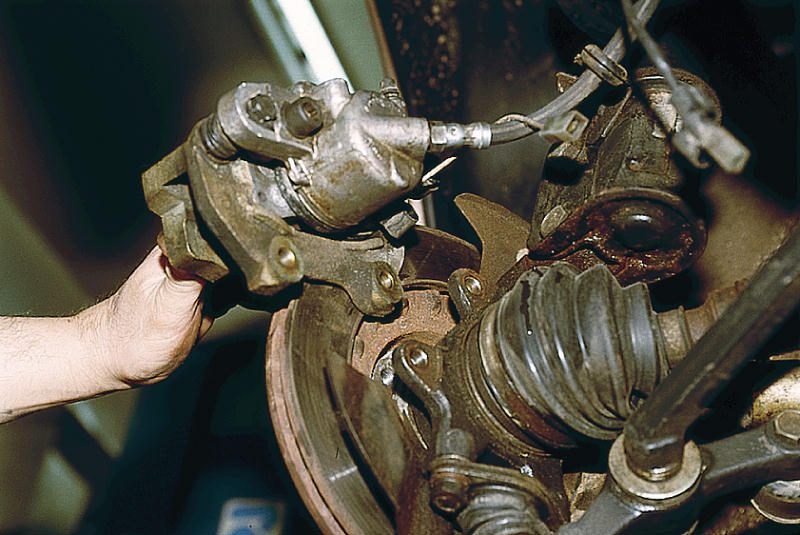

- Снимаем колесный цилиндр в сборе с суппортом.
|
|
- Зажав суппорт в тиски с мягкими губками, шестигранником "на 10" отворачиваем два болта крепления цилиндра к суппорту.
|
|

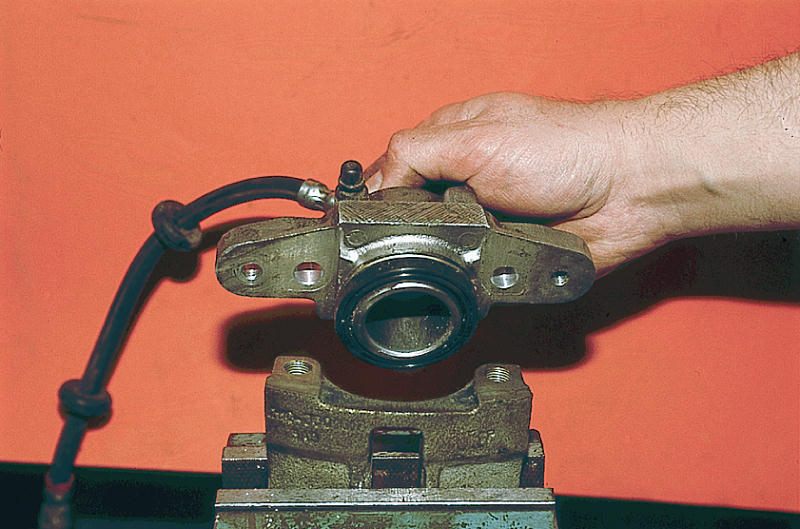

- Снимаем колесный цилиндр.
|
|

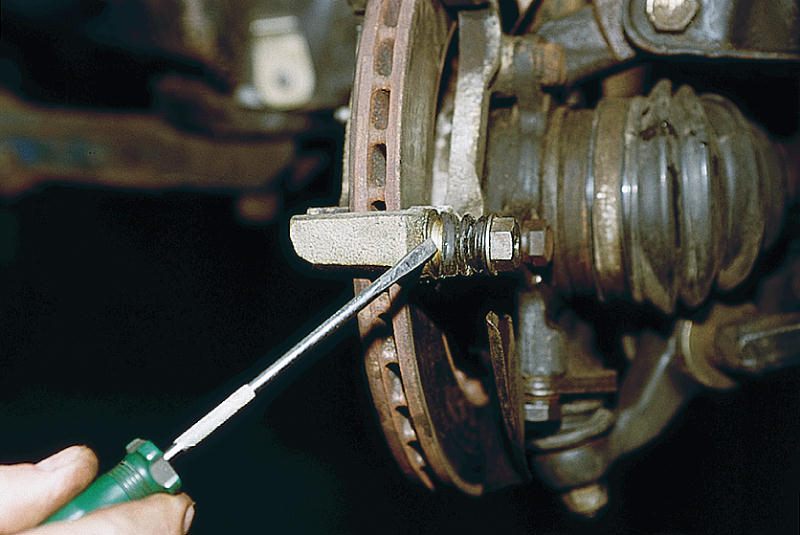

- Поддеваем отверткой защитный чехол...
|
|

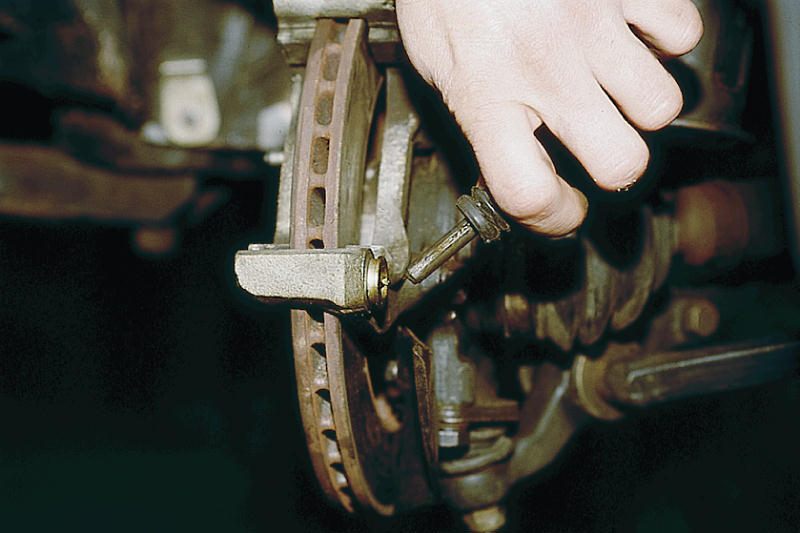

...и вынимаем направляющий палец тормозного механизма.
|
|

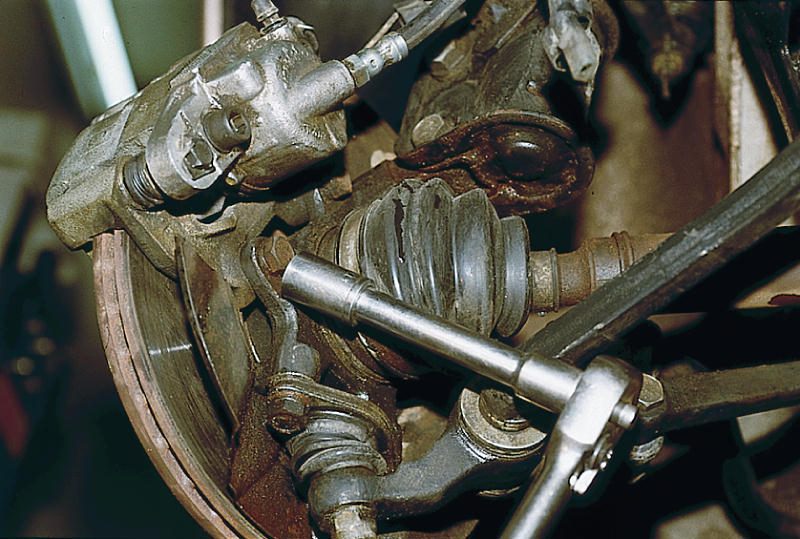

- Для снятия тормозного диска головкой "на 17" отворачиваем два болта крепления направляющей колодки к поворотному кулаку.
|
|
- Снимаем передний тормозной механизм в сборе (не разъединяя гидропривод) и подвязываем его к амортизаторной стойке.
|
|

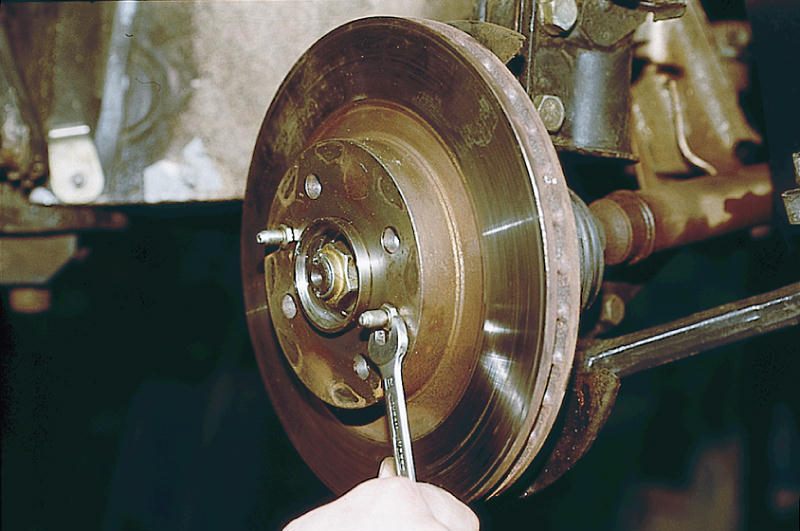

- Ключом "на 12" отворачиваем направляющие штифты...
|
|

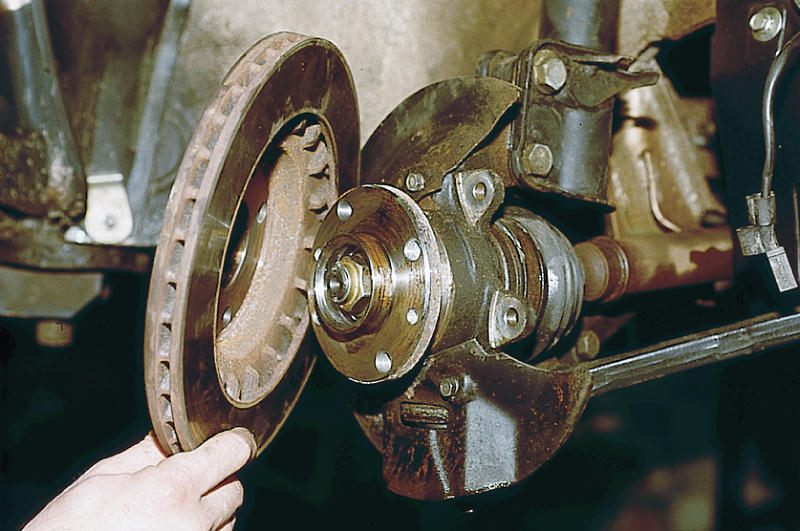

...и снимаем тормозной диск.
|
|

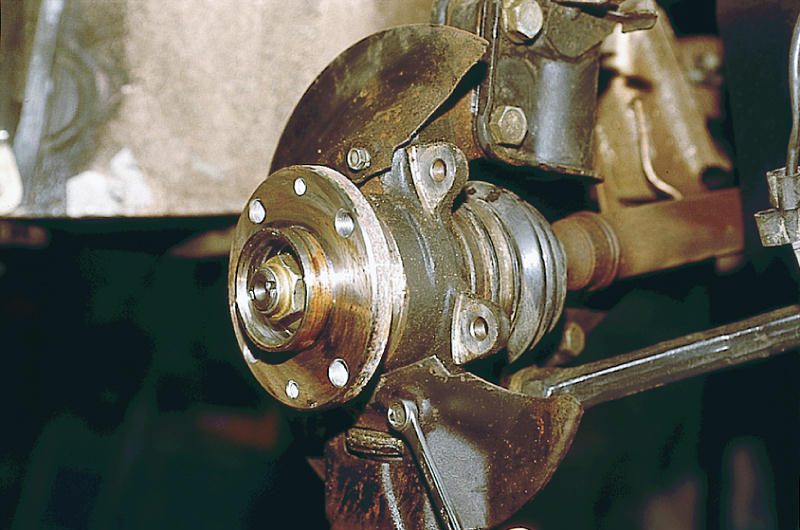

- Для снятия защитного кожуха тормозного диска ключом "на 10" отворачиваем три болта его крепления к поворотному кулаку
|
|

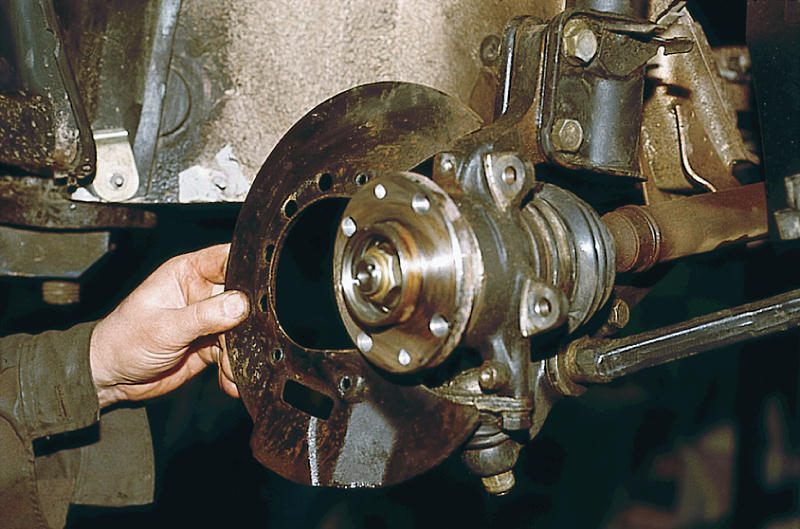

- Снимаем защитный кожух.
|
Собираем и устанавливаем тормозной механизм в обратной последовательности.
- Направляющие пальцы смазываем графитной смазкой.
- Болты крепления направляющей колодок и колесного цилиндра затягиваем
моментом, указанным в приложении. Если гидропривод был по какой-либо
причине разомкнут, необходимо его прокачать.
|
