- Устанавливаем автомобиль на смотровую канаву или подъемник. Снятие троса стояночного тормоза показано на примере правого троса.
- Рычаг привода стояночного тормоза опускаем в крайнее нижнее положение.
- Выводим рычаг ручного привода колодок из наконечника троса (см. Замена задних тормозных колодок).
|

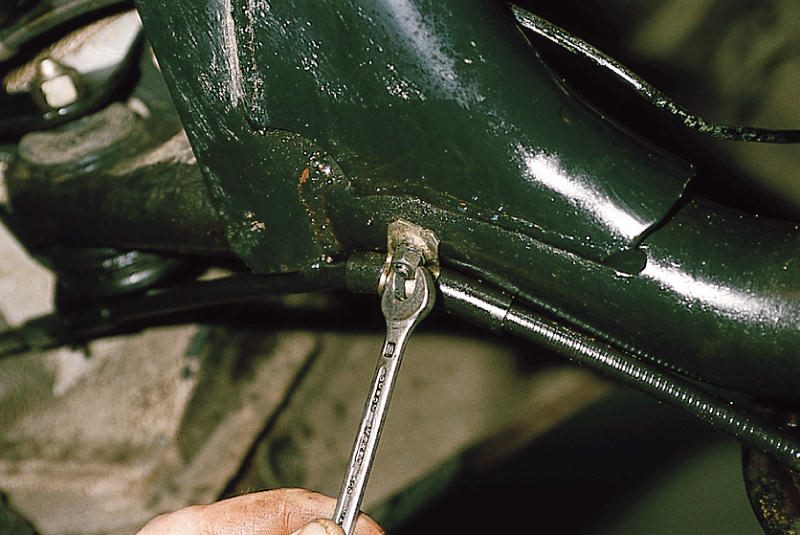

- Ключом "на 10" отворачиваем гайку скобы крепления оболочки троса к балке задней подвески.
|
|

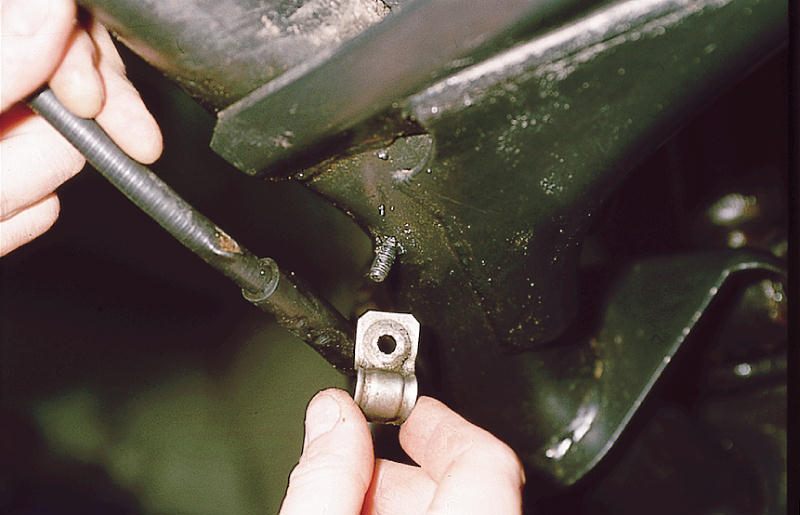

- Снимаем скобу крепления троса.
|
|
- Выводим оболочку троса из держателя.
|
|

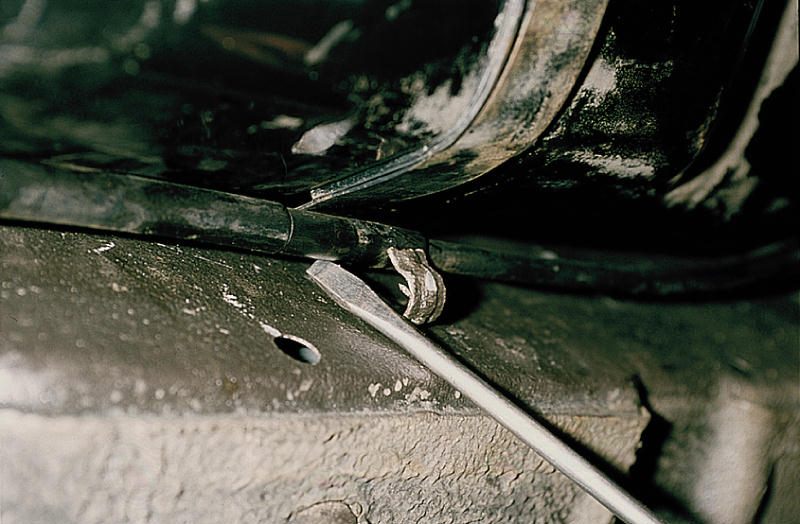

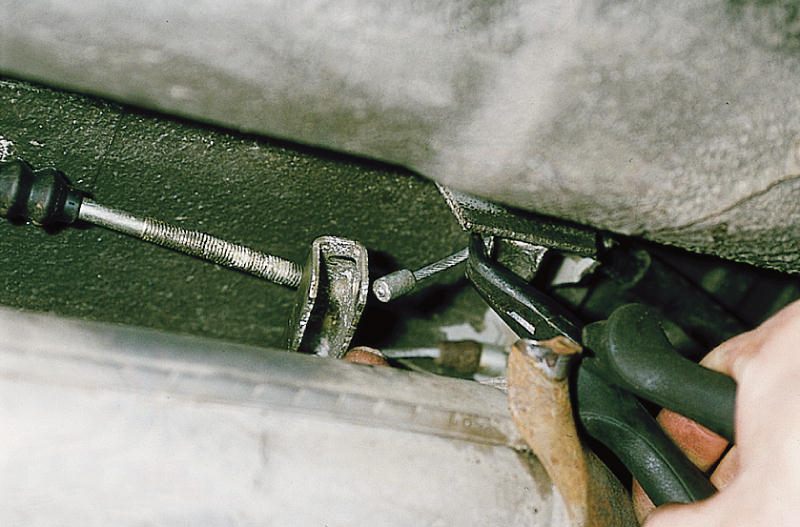

- Отверткой отгибаем три скобы крепления оболочки троса к кузову.
|

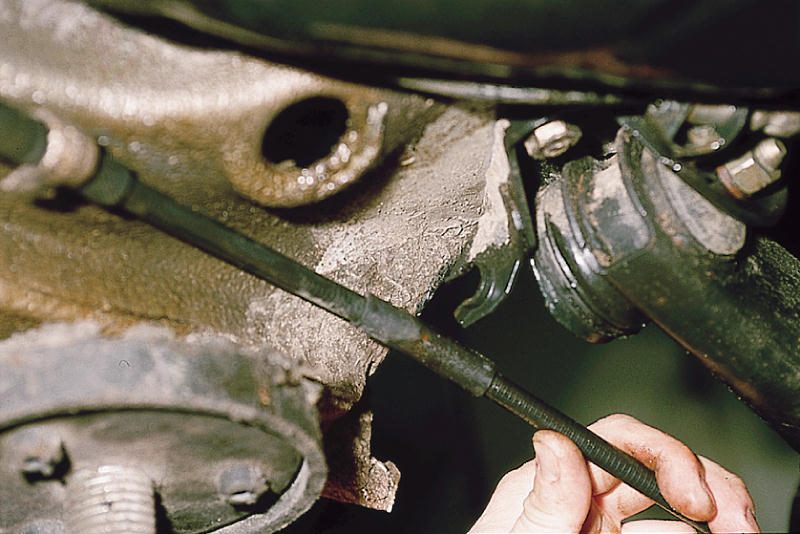

- Вынимаем трос из щита тормозного механизма.
|

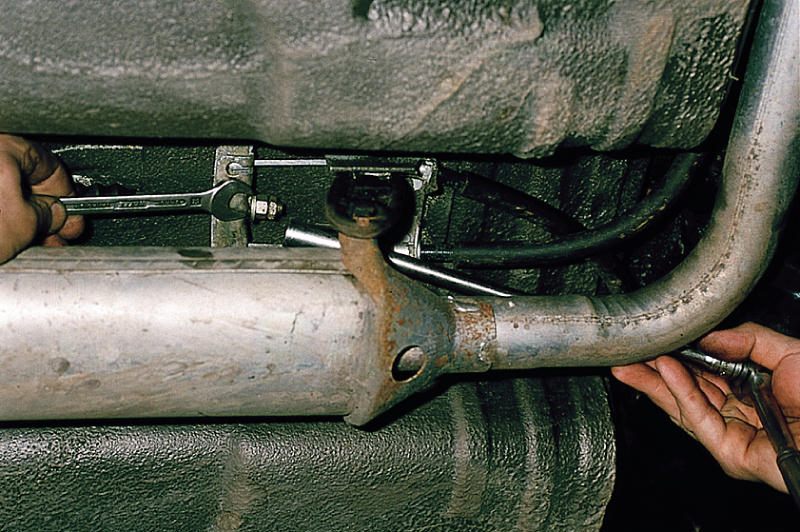

- Ключом и высокой головкой "на 13" отворачиваем контргайку и регулировочную гайку тяги.
|
|
- Выводим наконечник троса из прорези уравнителя.
|
|

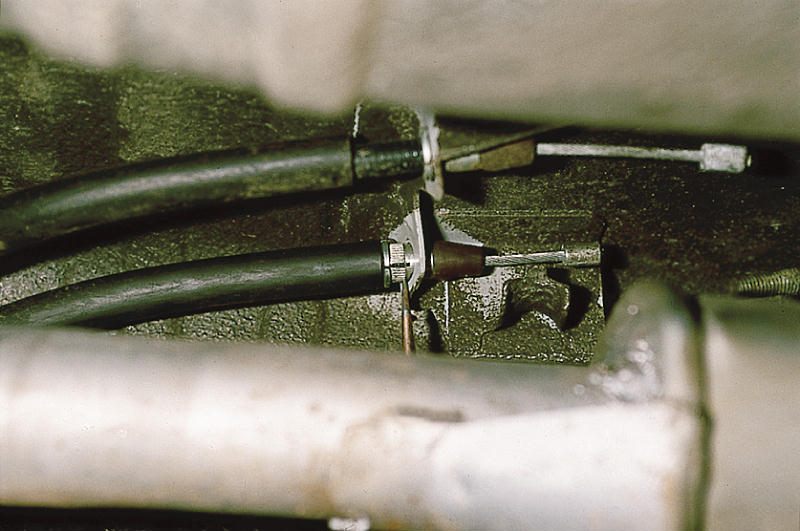

- Вынимаем наконечник оболочки троса из кронштейна.
|
- Аналогичным образом снимаем левый трос стояночного тормоза. Его
демонтажу (в отличие от правого троса) мешает выпускная система.
|

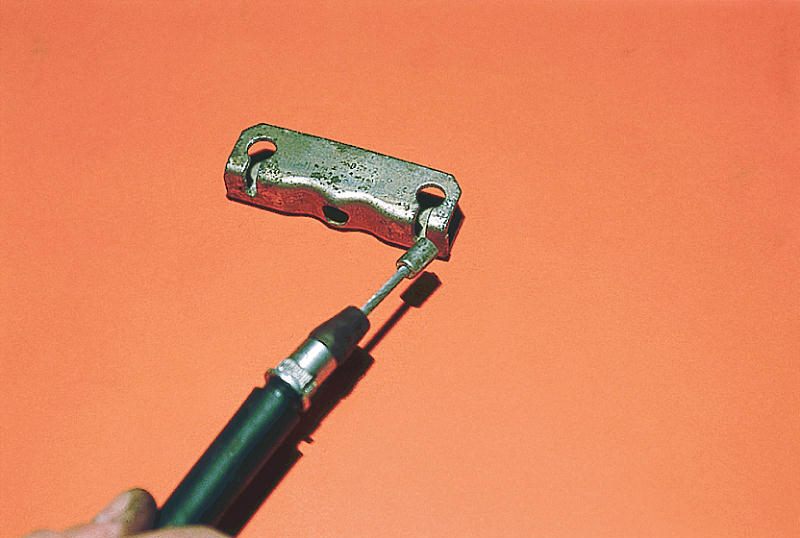

- Cнимаем трос и уравнитель.
|
- Для снятия рычага привода стояночного тормоза и регулировочной тяги
отворачиваем две гайки с тяги и снимаем уравнитель (тросы при этом не
демонтируем).
- Cнимаем крышку и корпус облицовки тоннеля пола (см. Cнятие панели приборов и воздуховодов отопителя).
|

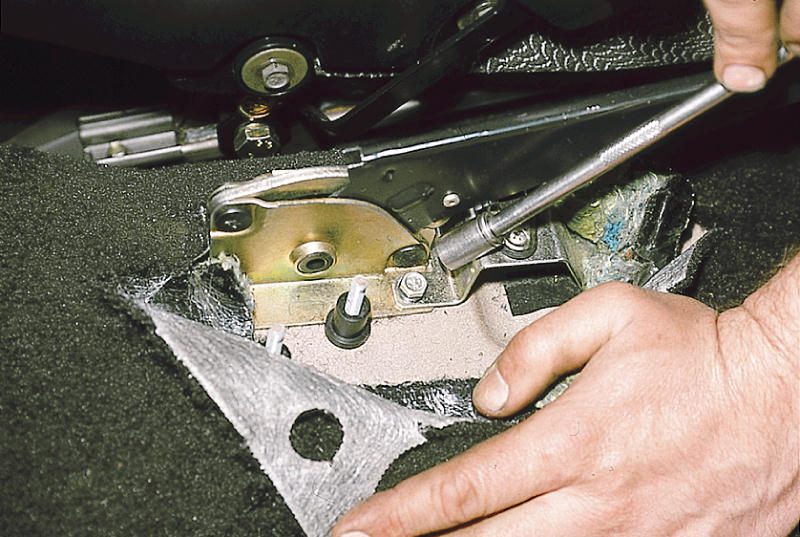

- Головкой "на 10" отворачиваем четыре болта крепления кронштейна рычага к полу.
|
|

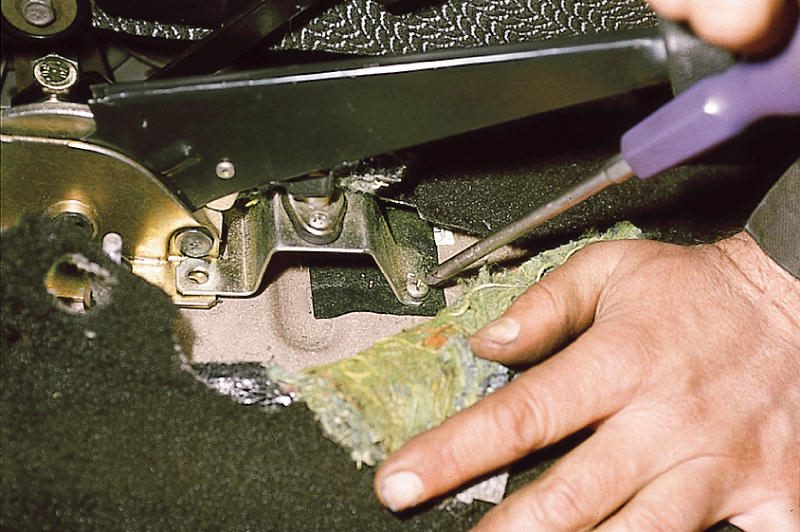

- Крестообразной отверткой отворачиваем два самореза крепления кронштейна выключателя контрольной лампы стояночного тормоза…
|
|

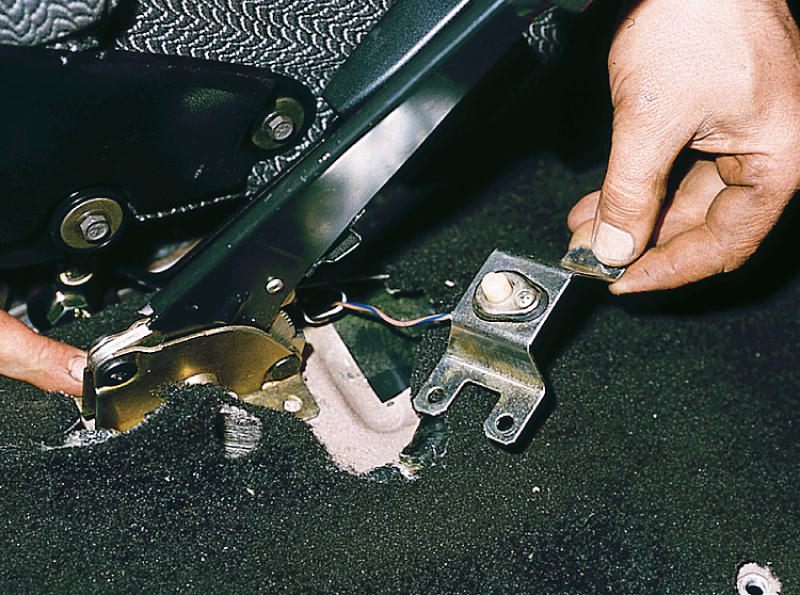

…и снимаем кронштейн с выключателем.
|
|
- Cдвинув рычаг вперед, снимаем его.
|
|

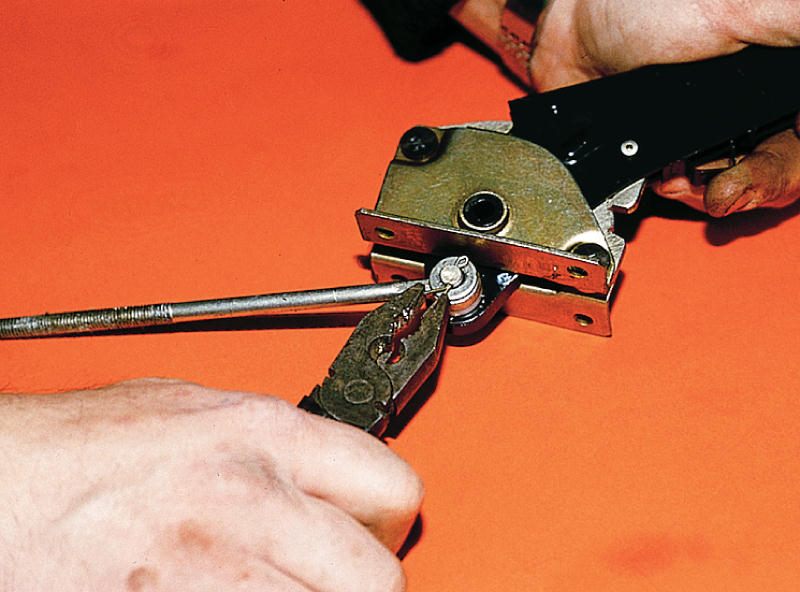

- Расшплинтовываем ось регулировочной тяги.
|
- Вынув ось, разъединяем регулировочную тягу и рычаг.
Cборку и установку деталей и узлов стояночной тормозной системы проводим в обратной последовательности.
Регулируем стояночную тормозную систему.
Последовательность регулировки:
- ослабляем контргайку натяжного устройства;
- вращая регулировочную гайку, натягиваем трос;
- полный ход рычага привода стояночного тормоза должен составлять 3-5 зубьев по сектору;
- при полностью отпущенном рычаге колеса должны вращаться свободно, без заедания; затягиваем контргайку.
Правильно отрегулированная стояночная тормозная система должна удерживать автомобиль на уклоне 23%.
|
