- Отсоединяем "минусовой" провод от аккумуляторной батареи и сливаем охлаждающую жидкость.
- Снимаем облицовку и накладку ветрового окна, шумоизоляционную правую обивку моторного отсека, стеклоочиститель.
- Отсоединяем разъемы проводов электродвигателя, резистора и
микромотора привода заслонки отопителя, а также шланг от клапана
управления заслонкой рециркуляции.
|

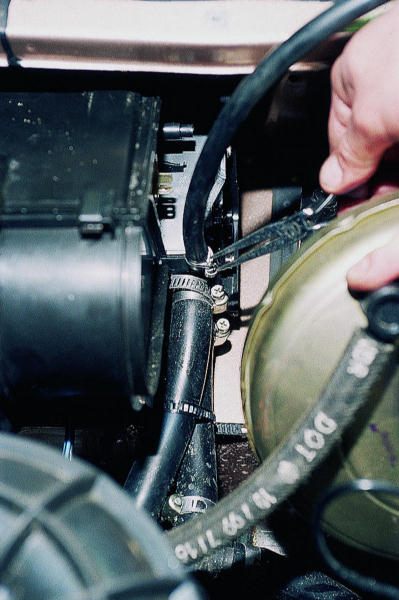

- Ослабляем хомут пароотводящей трубки отопителя…
|
|

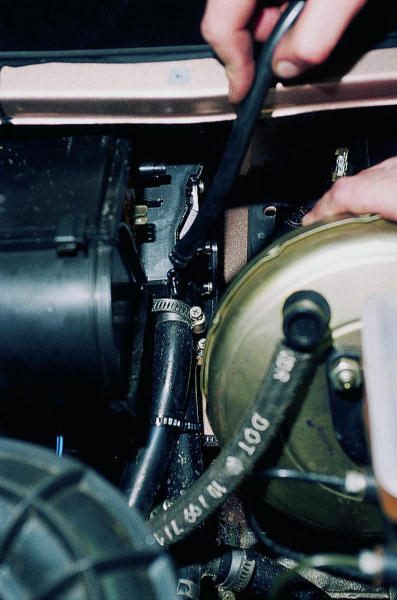

…и снимаем ее.
|
|

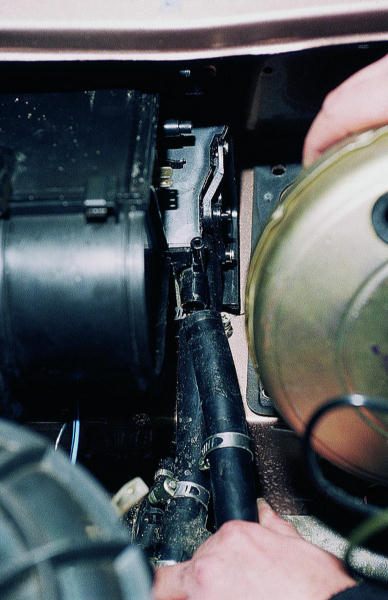

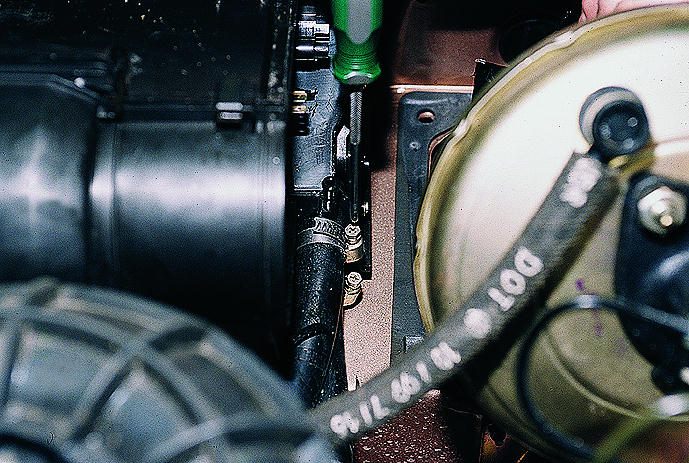

- Ослабляем хомуты шлангов отопителя…
|
|
…и снимаем шланги.
|
- Снимаем панель приборов (см. Снятие панели приборов и воздуховодов отопителя).
|

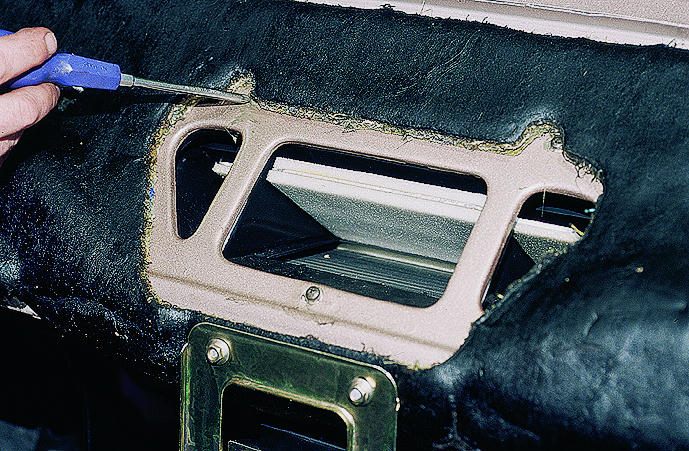

- Крестообразной отверткой отворачиваем саморезы крепления корпуса отопителя к щитку передка: два верхних, …
|
|
…один нижний, …
|
|

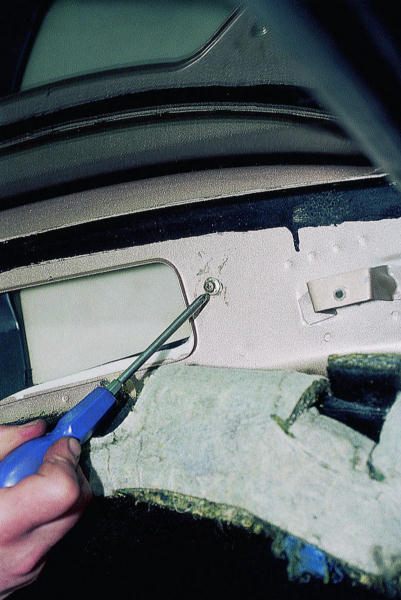

…с правой стороны - один саморез под шумоизоляцией.
|
|

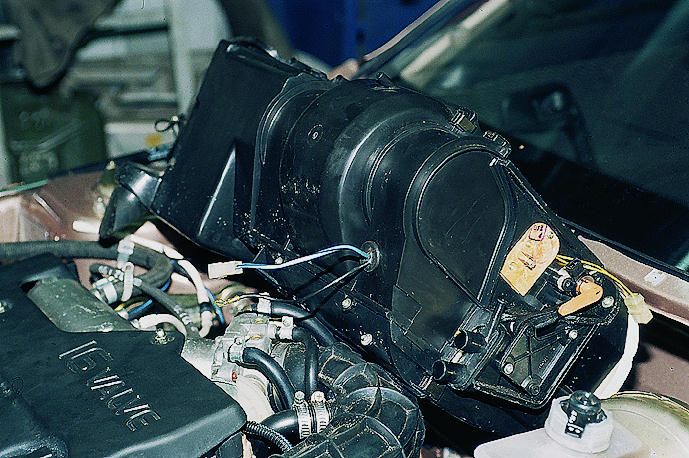

- Извлекаем отопитель из моторного отсека.
|
|

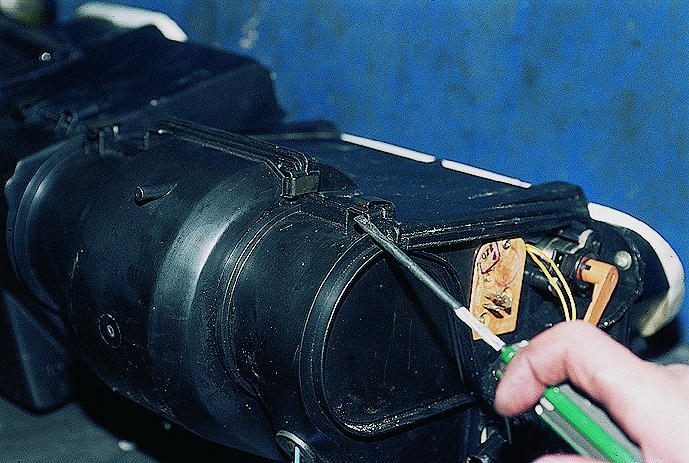

- Отстегиваем четыре скобы верхнего крепления переднего кожуха отопителя, …
|
|

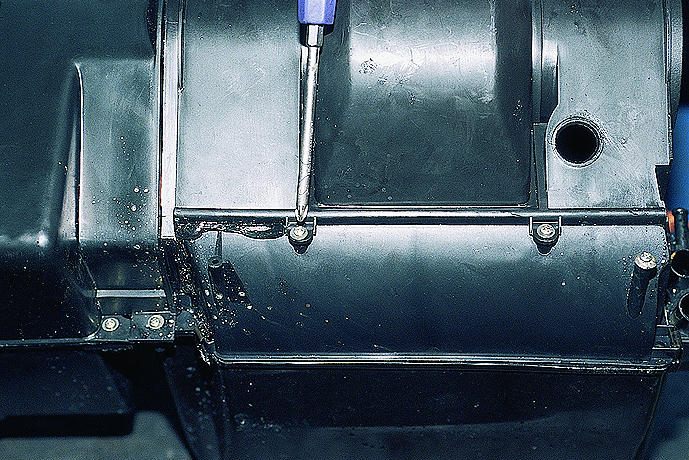

…отворачиваем два самореза нижнего крепления.
|
|

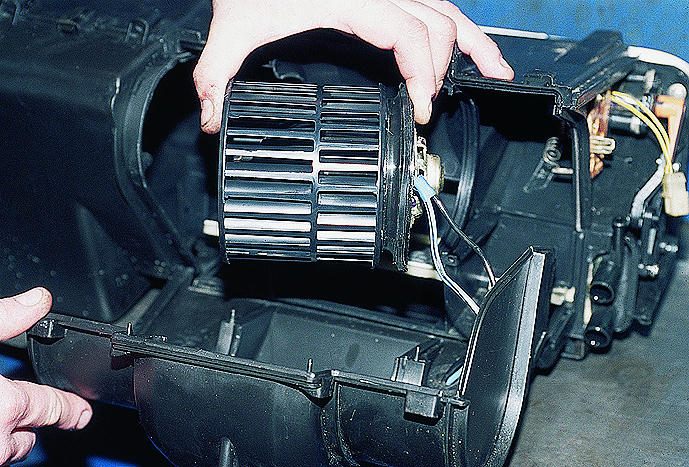

- Снимаем кожух и вынимаем электродвигатель отопителя.
|
|

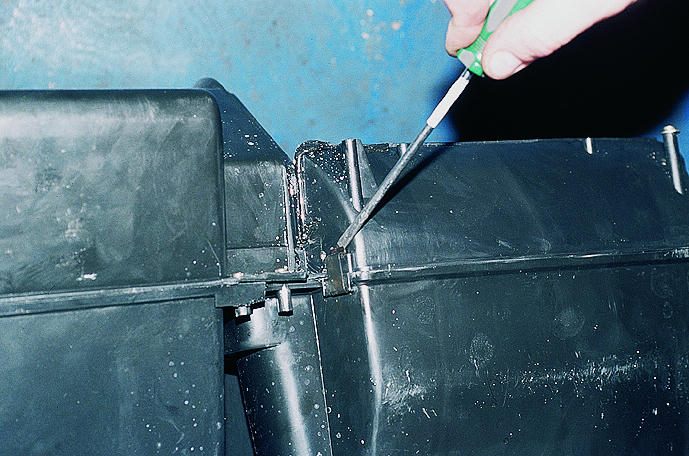

- Отстегиваем четыре скобы…
|
|
…и отворачиваем четыре самореза крепления переднего корпуса воздухозаборника отопителя.
|
|

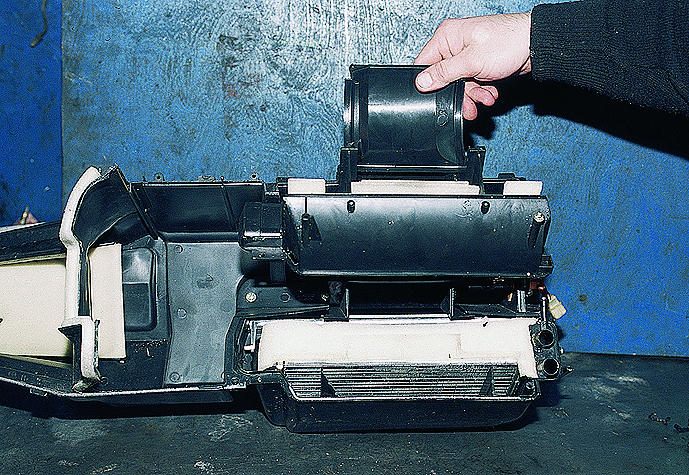

- Снимаем передний корпус воздухозаборника.
|
|

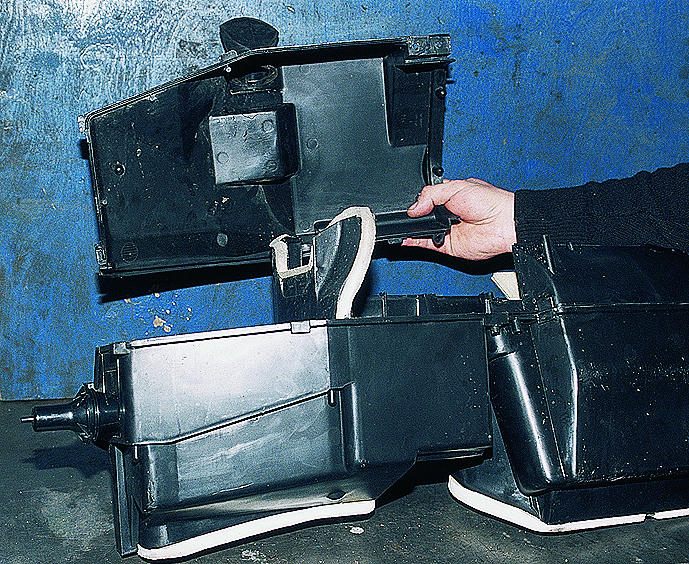

- Отстегнув две скобы, снимаем задний кожух отопителя.
|
|

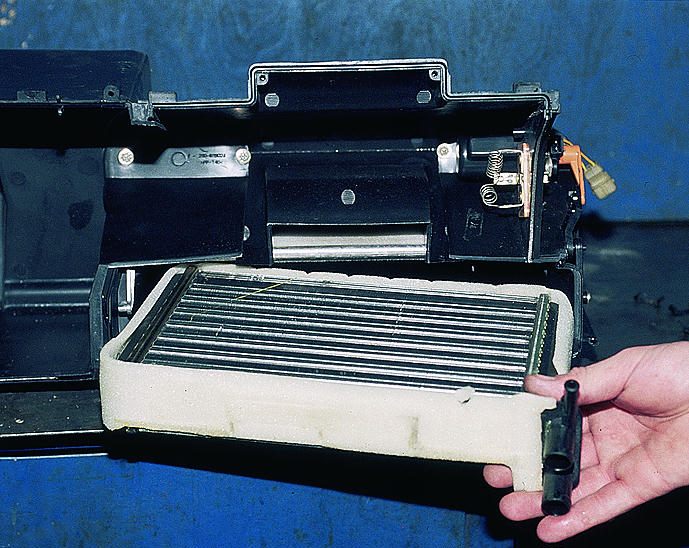

- Вынимаем радиатор отопителя и заслонку.
|
|

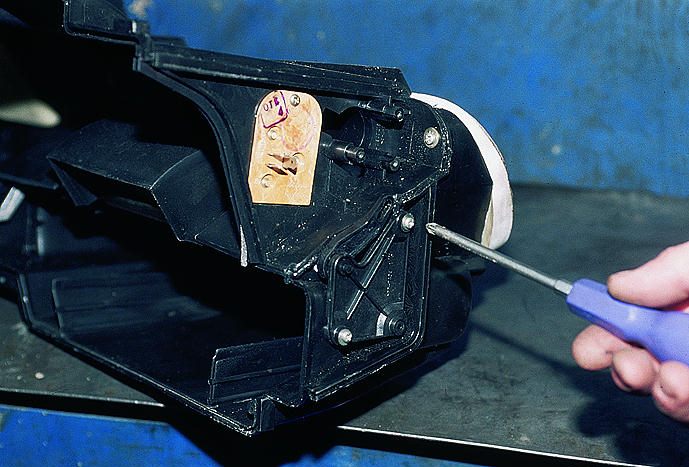

- Крестообразной отверткой отворачиваем два самореза крепления крышки кожуха отопителя.
|
- Снимаем крышку и заслонку управления отопителем.
Собираем отопитель в обратной последовательности, заменив поролоновые уплотнители радиатора отопителя.
|
